Сьогодні ми розглянемо блок живлення MSI MAG A850GLS PCIE5 із сертифікатом 80 PLUS Gold. Блок підтримує стандарти ATX 3.1 і PCIe 5.1 для сучасних відеокарт. Пристрій має гарантію у 7 років, повинен витримувати короткочасні пікові перевантаження до 220% від номіналу та мати низький рівень шуму. Спробуємо з’ясувати, наскільки він вийшов гарним.
MSI MAG A850GLS PCIE5
| Виробник | MSI |
|---|---|
| Модель | MAG A850GLS PCIE5 |
| Потужність, Вт | 850 |
| Сертифікат енергоефективності | 80 PLUS Gold |
| Формфактор | ATX |
| Схема підключення кабелів | Модульна |
| Потужність каналу +12V, Вт (А) | 849,6 (70,8) |
| Потужність каналу +5V, Вт (А) | 100 (20) |
| Потужність каналу +3,3V, Вт (А) | 66 (20) |
| Комбінована потужність +3,5V і +5V, Вт | 100 |
| Потужність каналу ‑12, Вт (А) | 3.6 (0,3) |
| Потужність каналу +5Vsb, Вт (А) | 15 (3) |
| Активний PFC | + |
| Діапазон мережевої напруги, В | 100–240 |
| Частота мережевої напруги, Гц | 47–63 |
| Розмір вентилятора, мм | 135×135×25 |
| Тип вальниці | Гідродинамічна |
| Кількість кабелів/роз’ємів для CPU | 2/2 EPS12V (4+4) |
| Кількість кабелів/роз’ємів для PCIe 5.0 | 1/1 (16) |
| Кількість кабелів/роз’ємів для PCIe | 3/4 (6+2) |
| Кількість кабелів/роз’ємів для SATA | 3/7 |
| Кількість кабелів/роз’ємів для IDE | 3/3 |
| Кількість кабелів/роз’ємів для FDD | 2/2 |
| Захисти | OCP/OTP/OPP/SCP/OVP/UVP/SIP/NLO |
| Розміри (Ш×В×Г), мм | 150×86×150 |
| Гарантія, міс | 84 |
| Вартість, грн | 6549 |

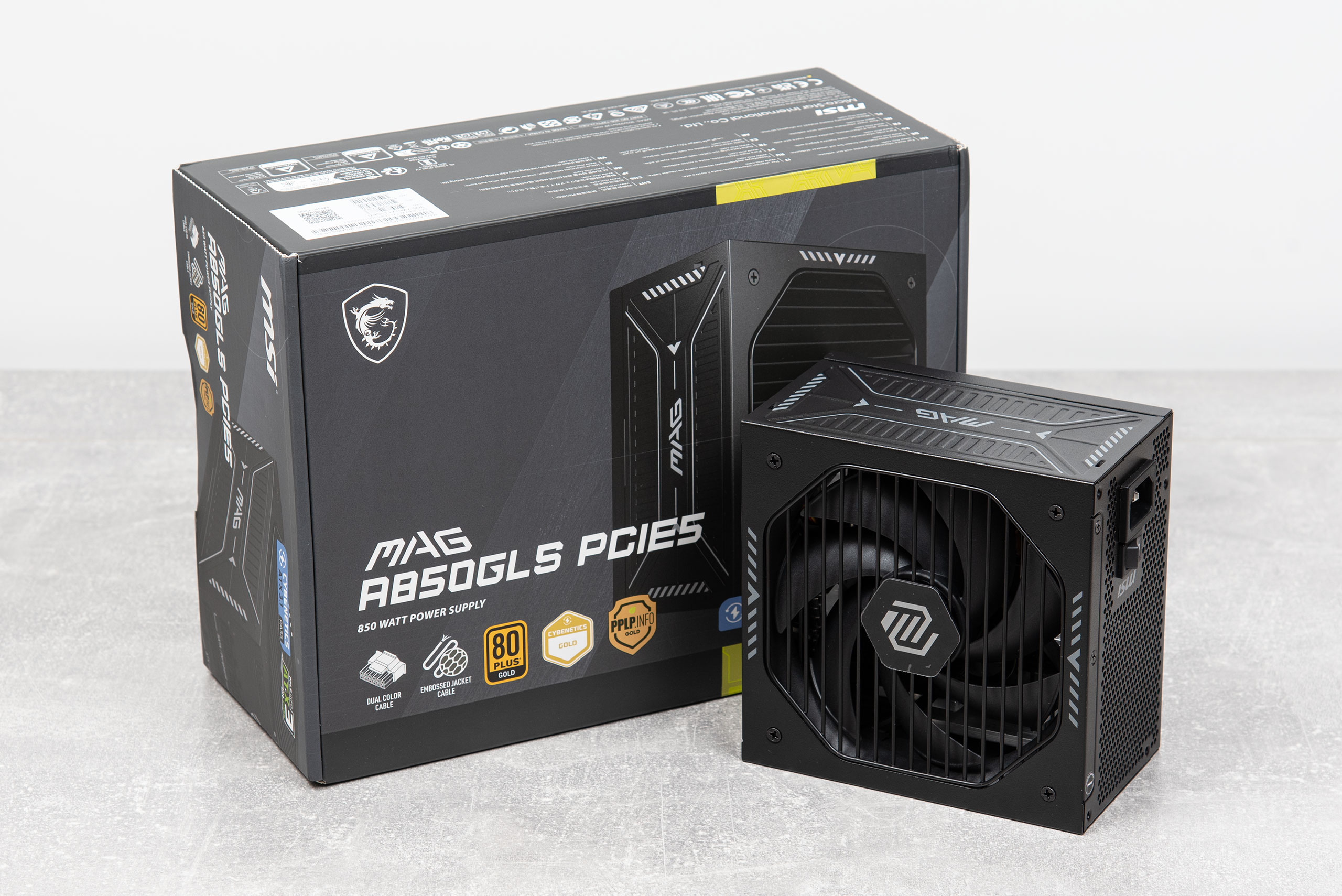

Блок живлення постачається в коробці з якісною поліграфією. На її передній грані розташовано фото пристрою, на задній — інформація про особливості моделі, технічні характеристики та дані про комплект кабелів.

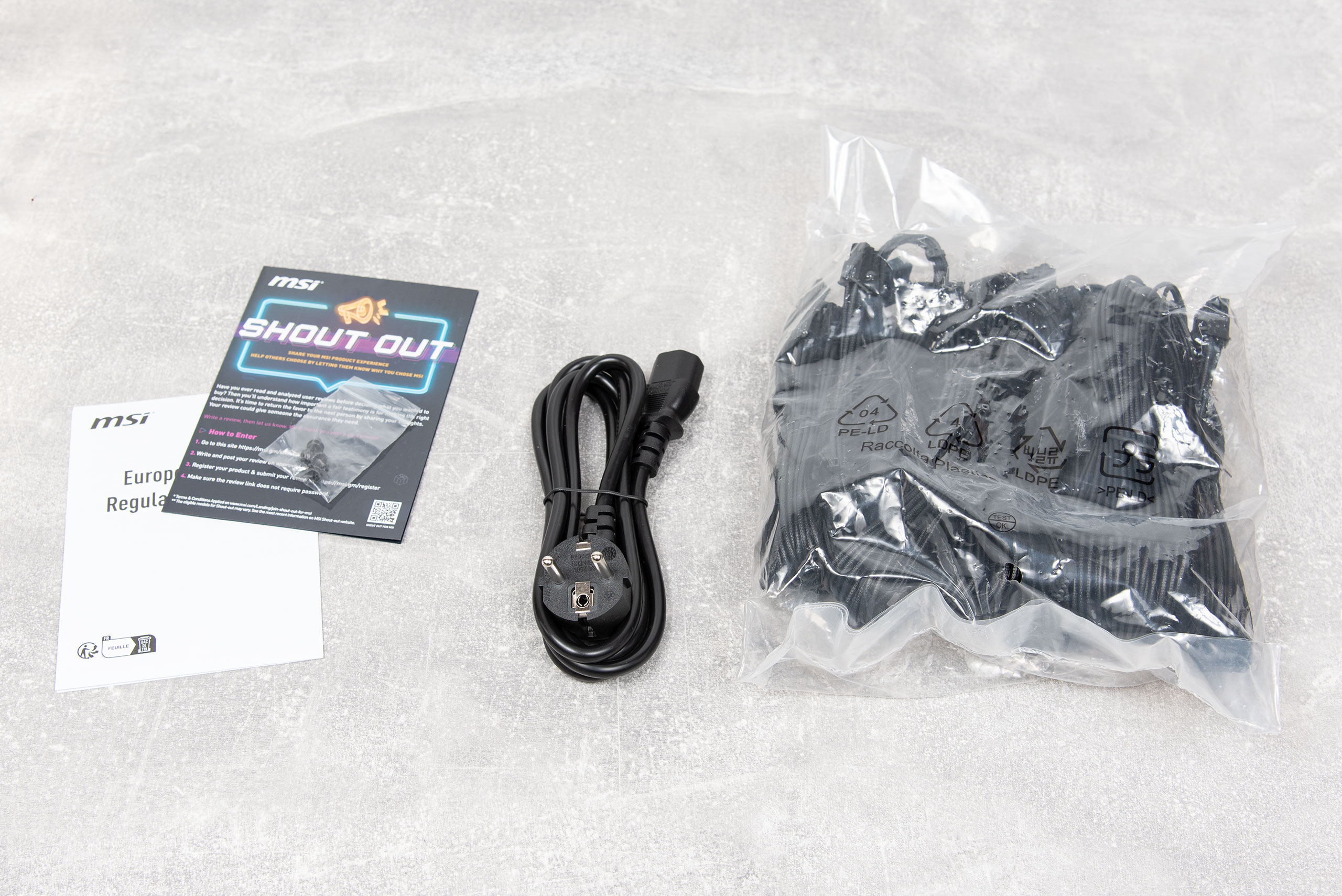

У комплект постачання входить мережевий кабель, модульні кабелі, комплект гвинтів та інструкція.

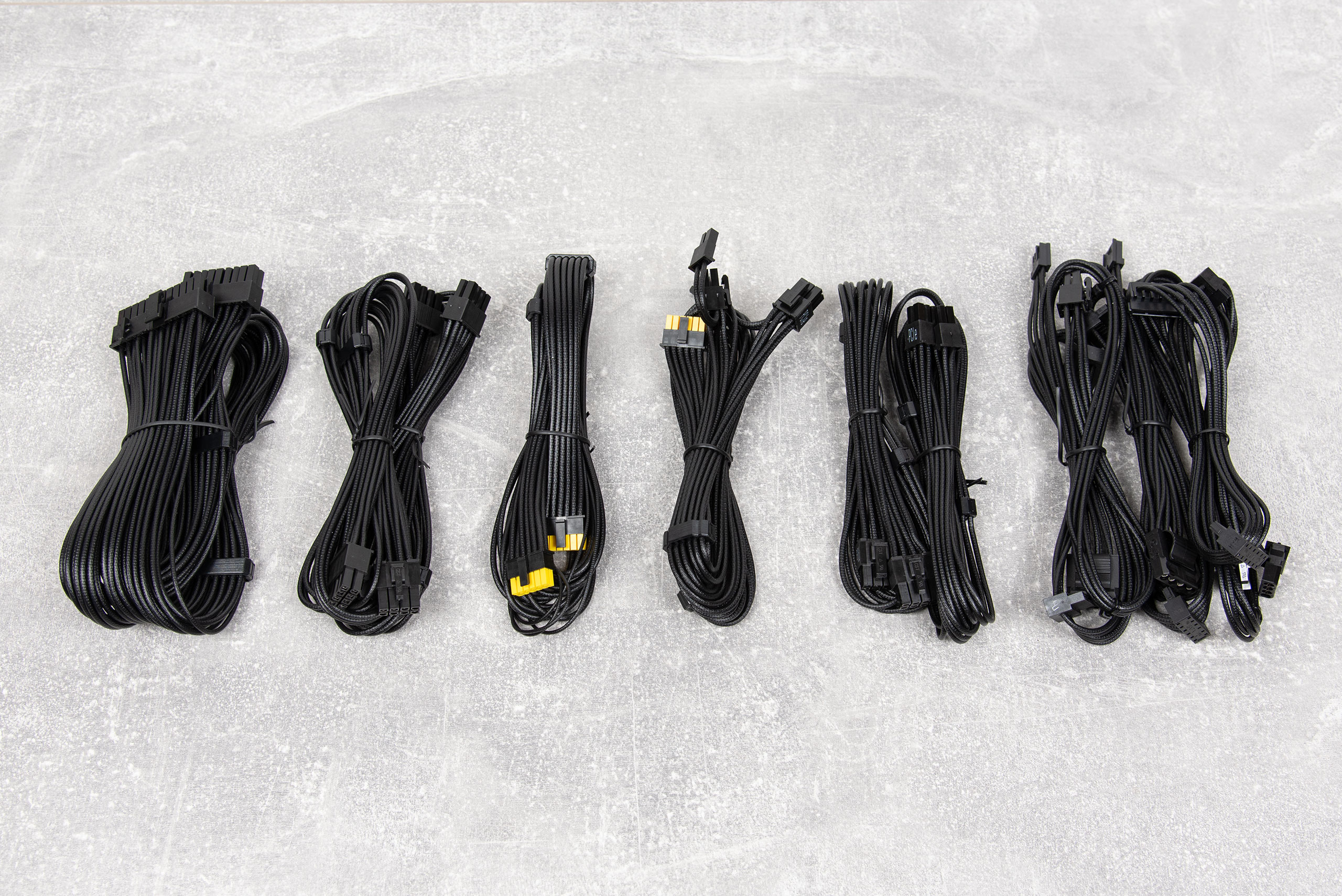

Блок живлення з модульними кабелями, їхня кількість і довжина наступні:
- один для живлення материнської плати (60 см);
- два з одним 8‑контактним (4+4) роз’ємом для живлення процесора (60 см);
- один 12VHPWR з одним 16-контактним роз’ємом для живлення відеокарти PCIe 5.1 600 Вт (60 см);
- один 12VHPWR із двома 8‑контактними (6+2) роз’ємами для живлення відеокарти PCIe (60 + 60 см);
- два з одним 8‑контактним (6+2) роз’ємом для живлення відеокарти PCIe (60 см);
- один із трьома роз’ємами живлення для SATA-пристроїв і одним роз’ємом для живлення IDE-пристроїв (50+15+15+15 см);
- два з двома роз’ємами живлення для SATA-пристроїв, одним роз’ємом для живлення IDE-пристроїв і одним роз’ємом для живлення FDD-пристроїв (50+15+15+15 см).

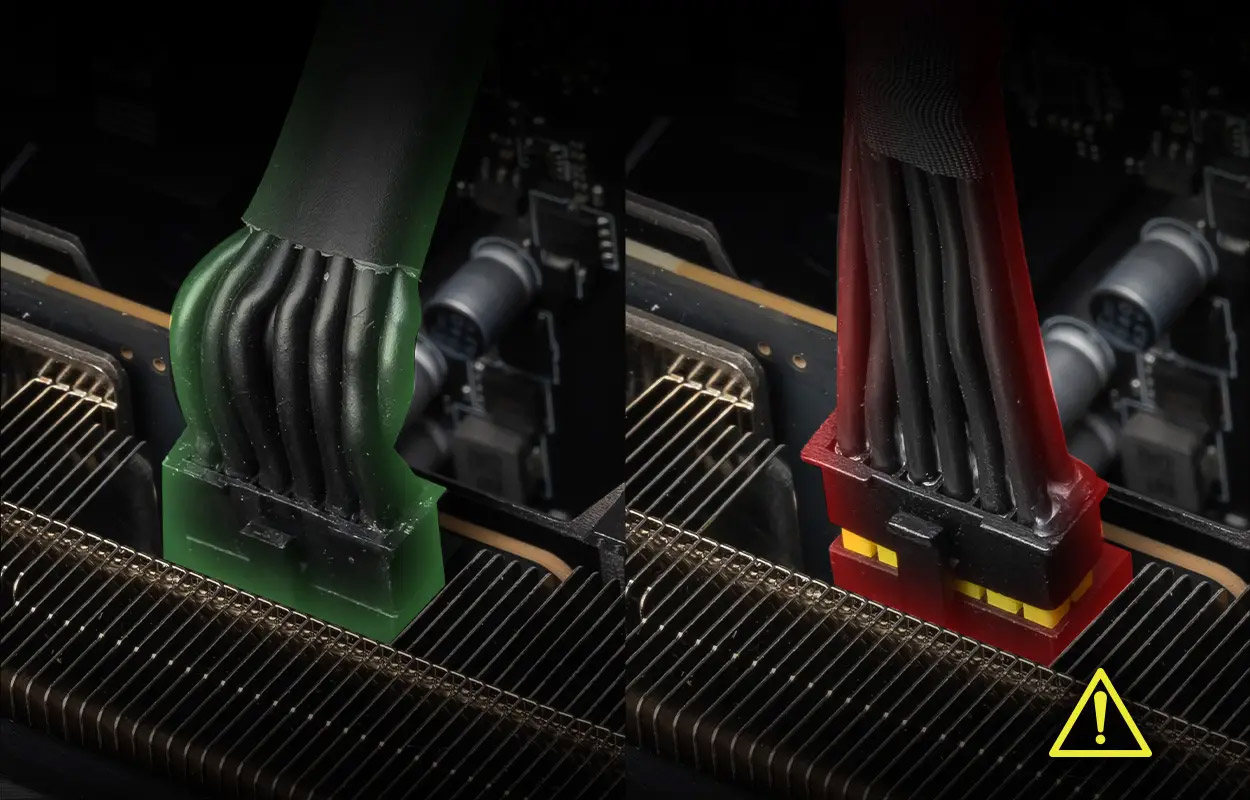

Кабелі виготовлено з дротів із пластиковою ізоляцією чорного кольору і нанесеним рельєфом у вигляді візерунка тканинної ізоляції. Конектори 12VHPWR двоколірні, щоб краще було видно наскільки вони вставлені для уникнення поганого контакту і нагрівання надалі.

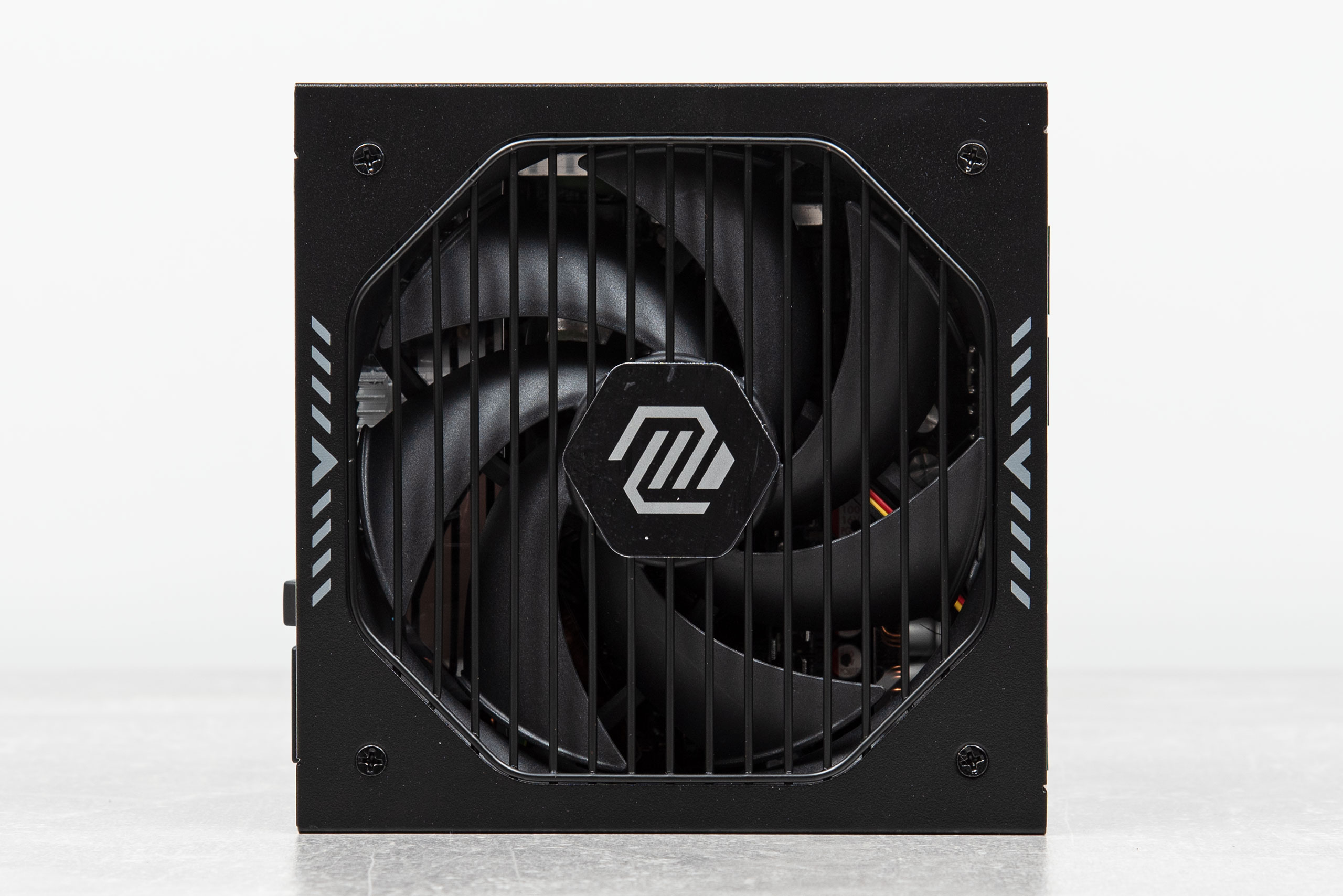

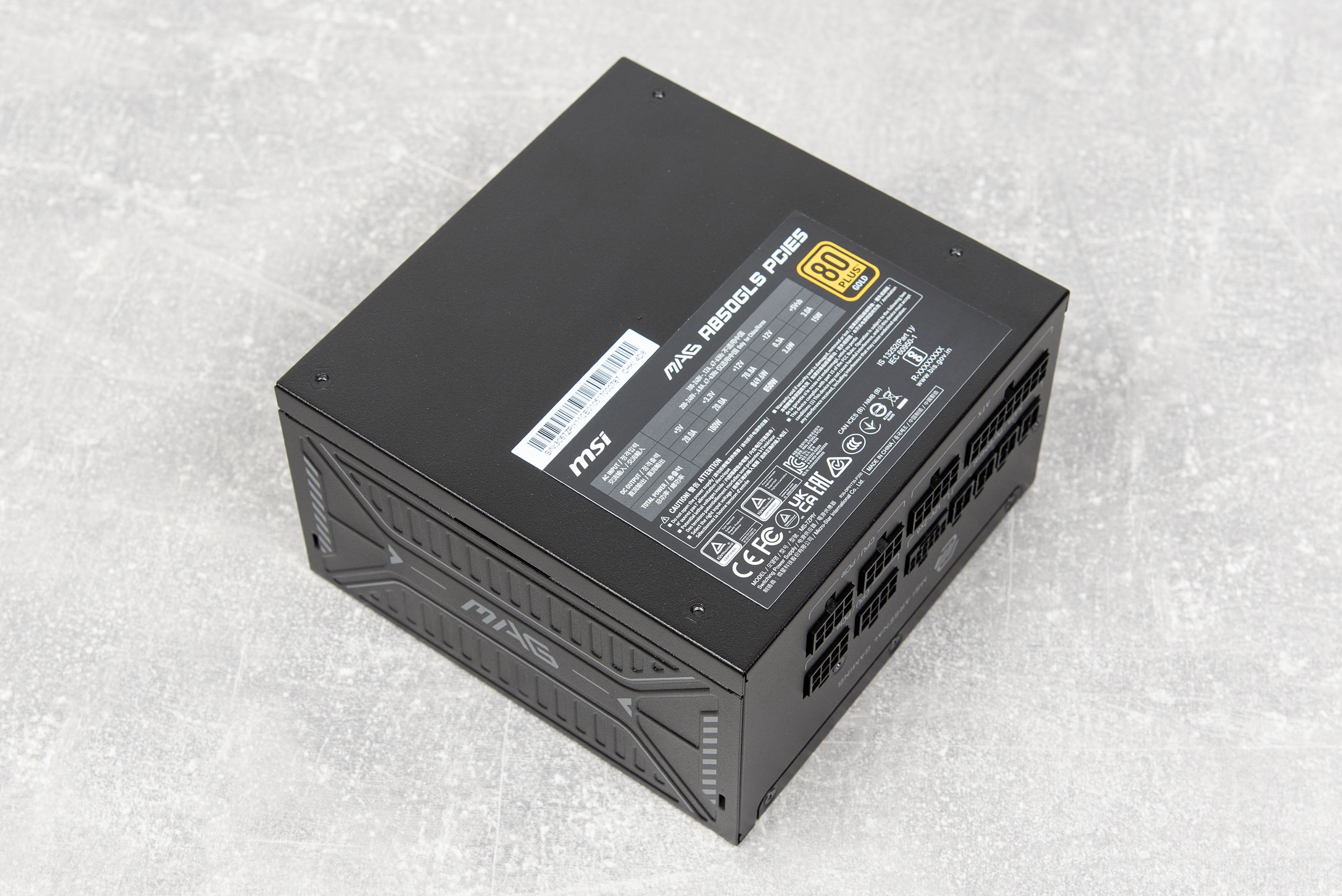

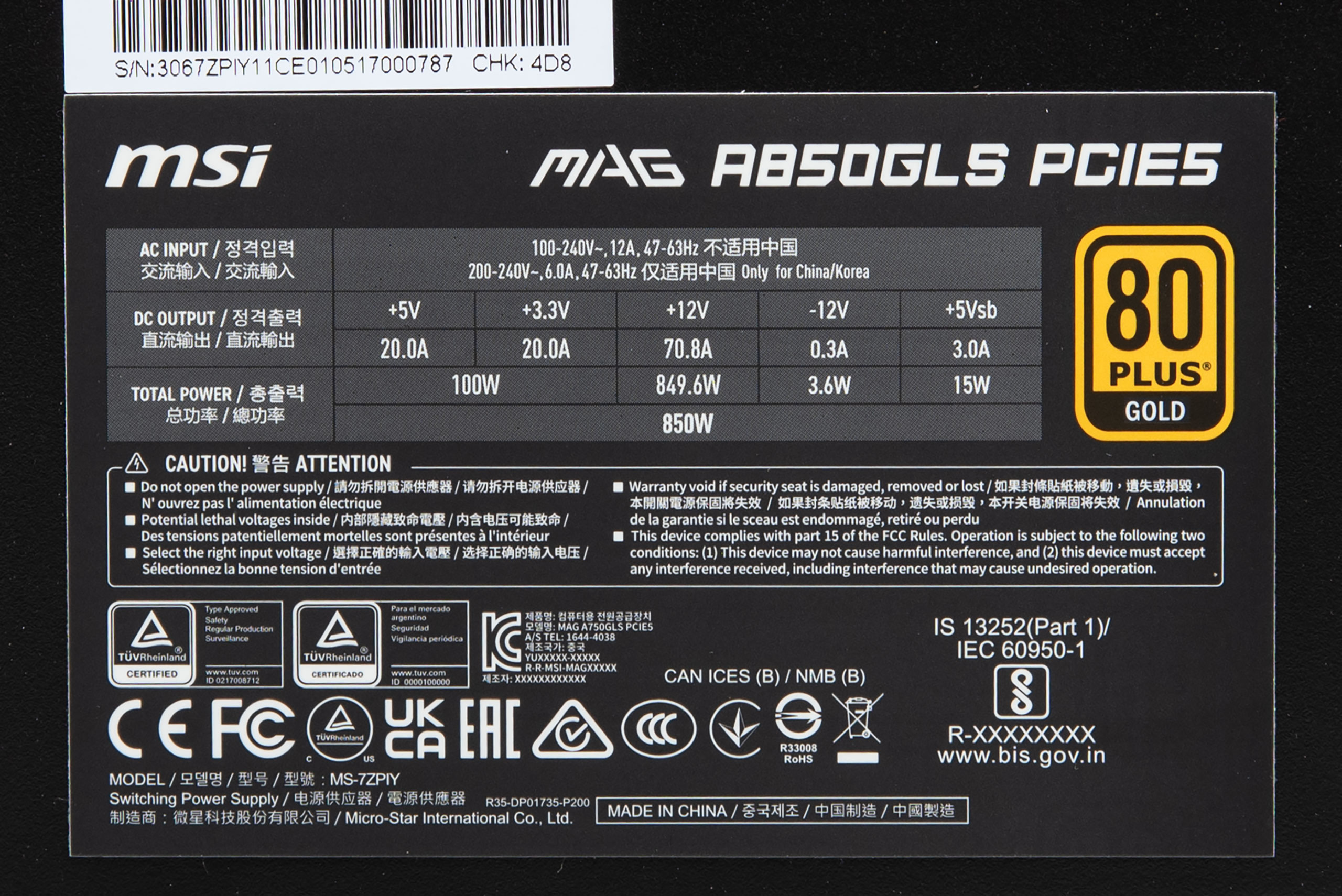

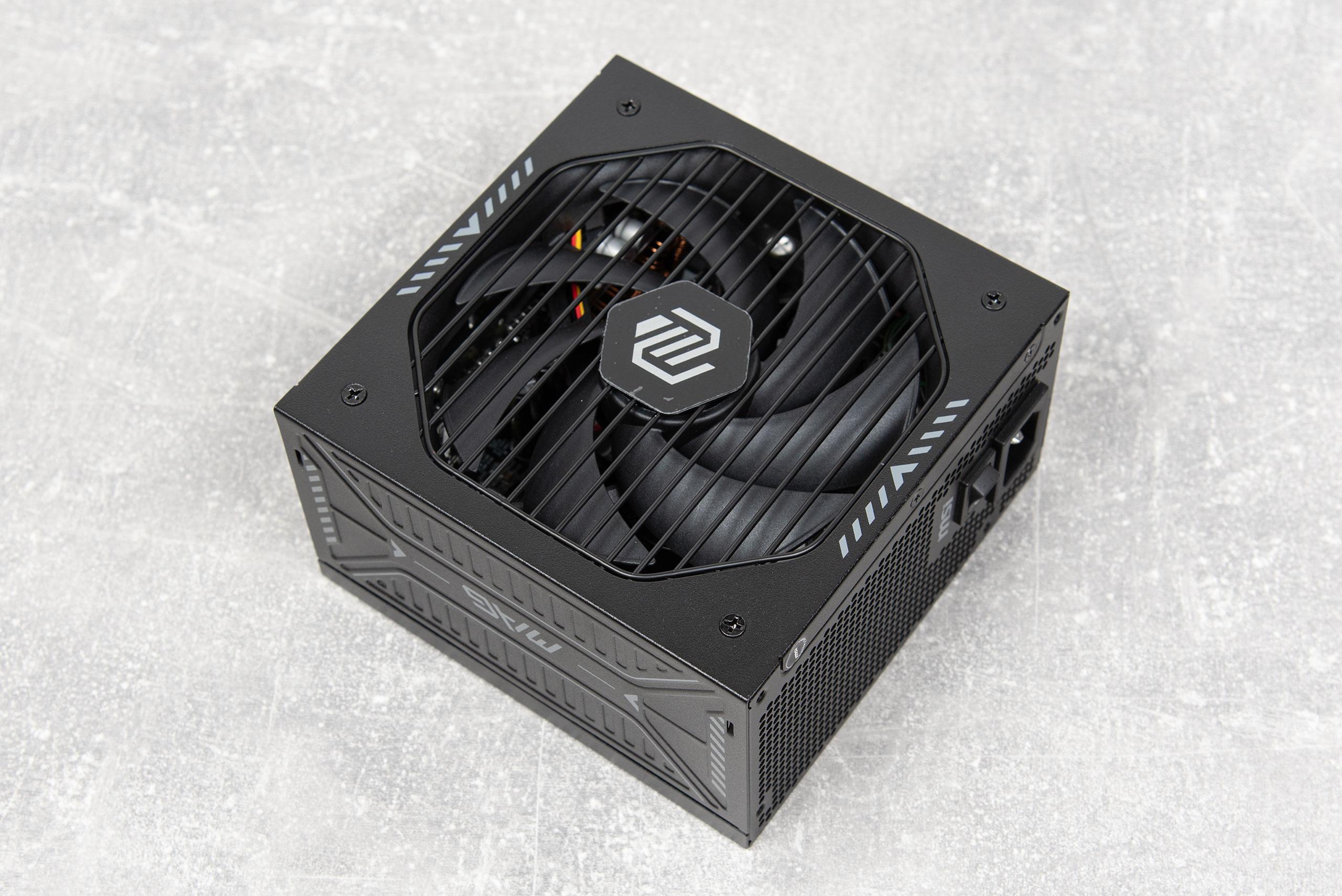

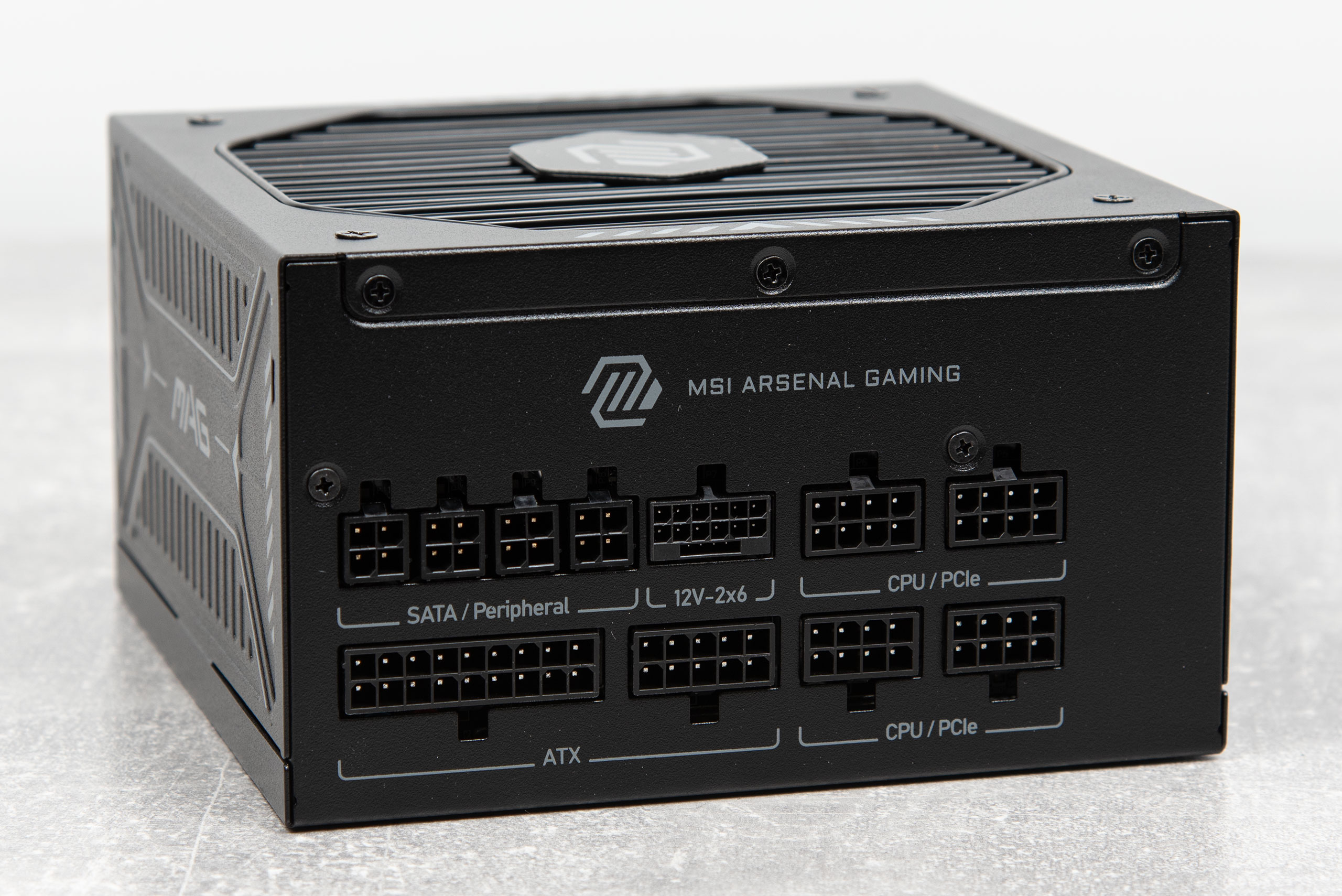

Корпус блоку зроблений зі сталі, пофарбований чорною порошковою фарбою, решітка вентилятора дротяна з емблемою в центрі. На бічних гранях нанесено назву серії, на верхній — наклейка з технічними характеристиками.

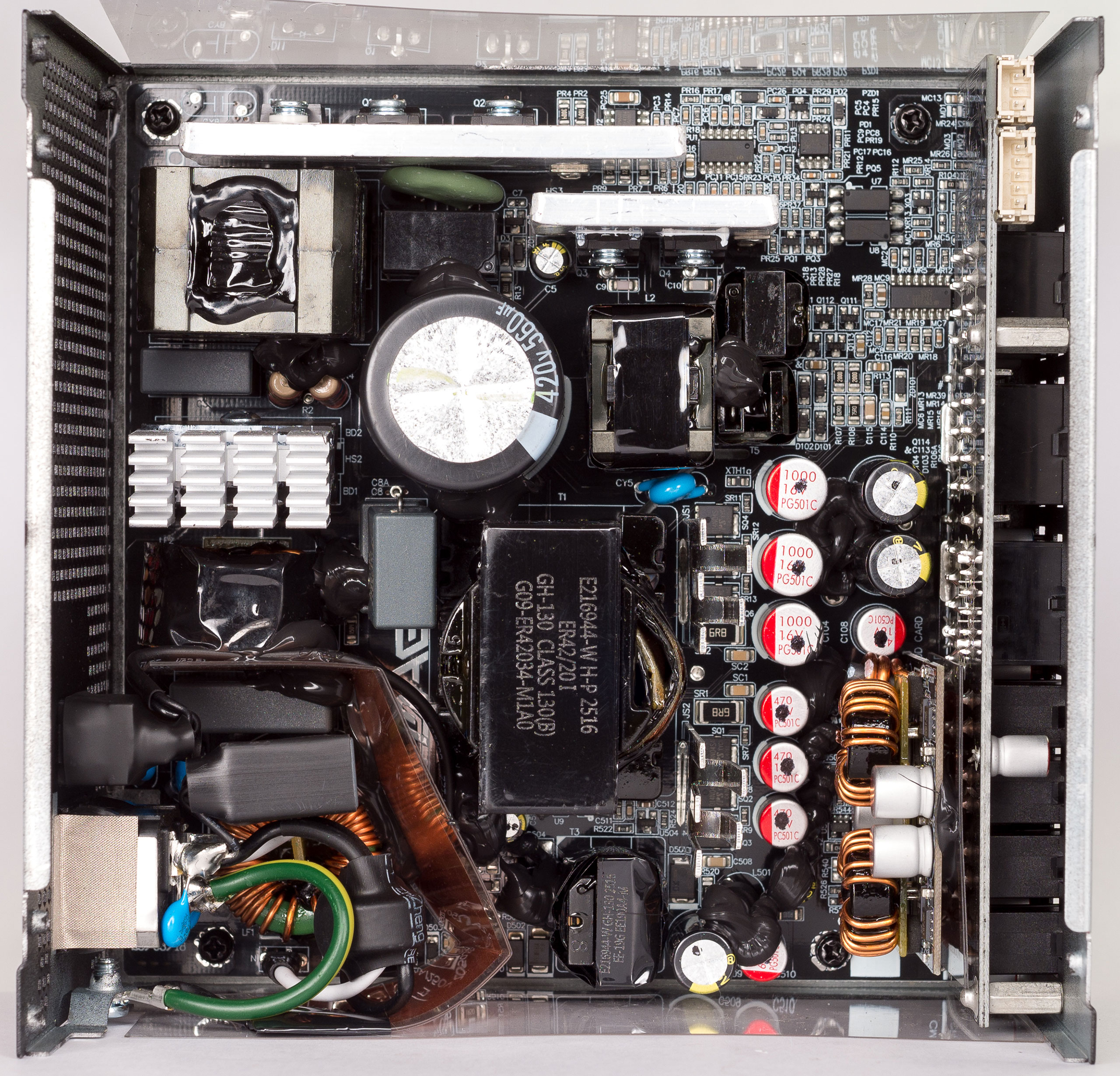

Блок побудовано за сучасною топологією з активним коректором коефіцієнта потужності (APFC) і з широким діапазоном вхідної напруги 100–240 В. Присутній силовий резонансний LLC-перетворювач із синхронним випрямлячем для лінії +12 В і DC/DC-перетворювачі для ліній +5 В і +3,3 В.

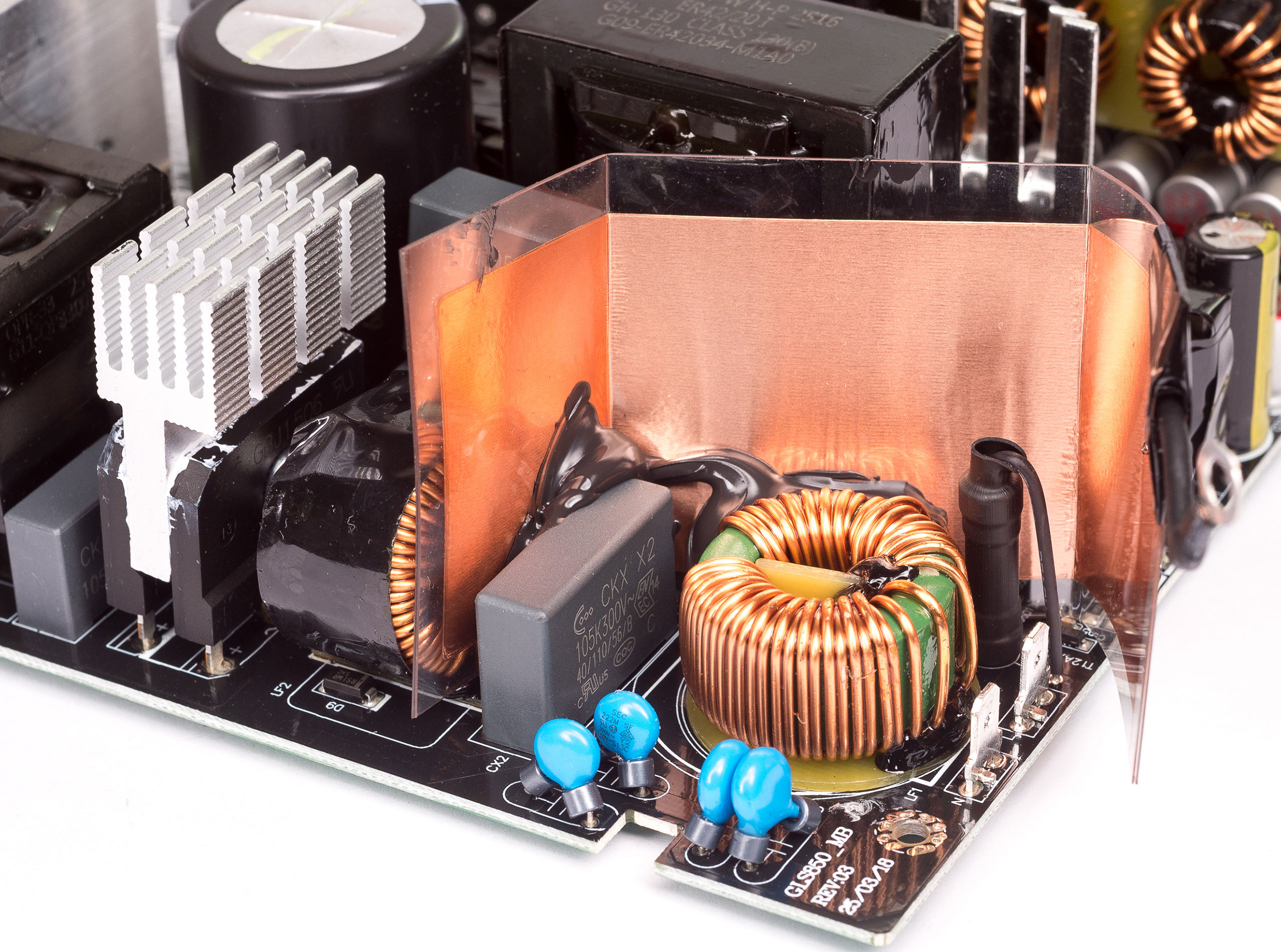

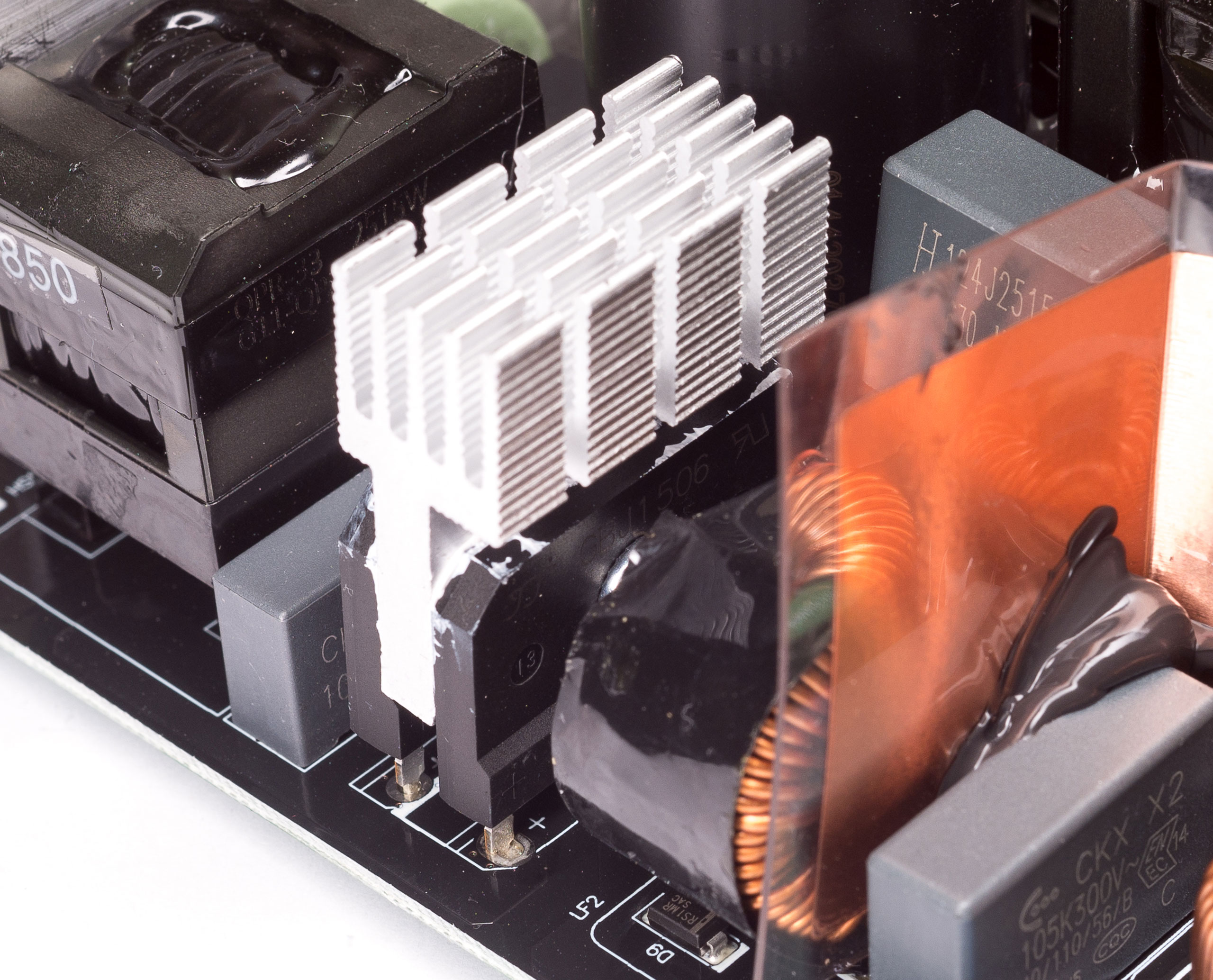

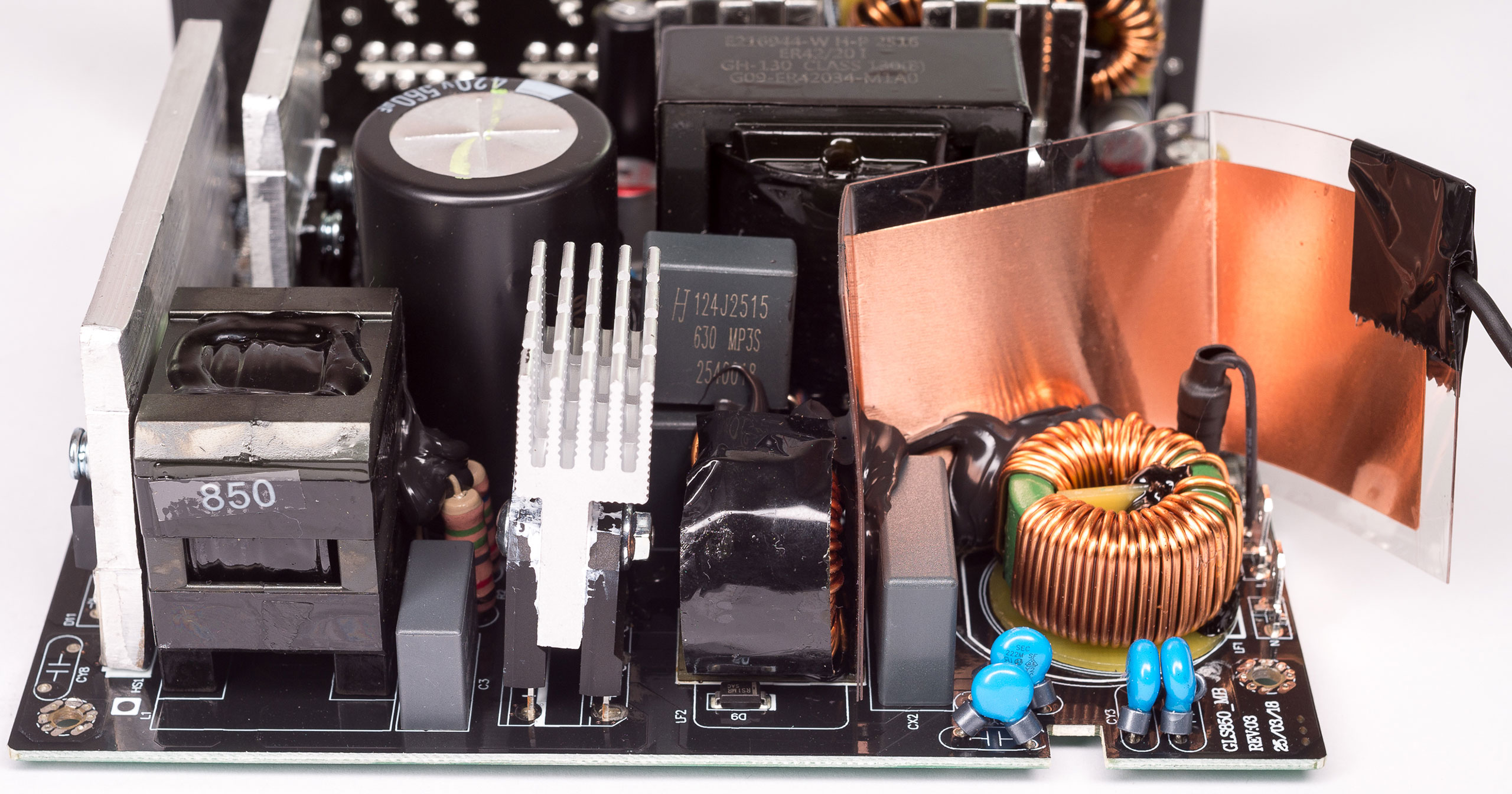

На вході розпаяно повноцінний фільтр імпульсних перешкод другого порядку, вхідна частина фільтра відокремлена мідним екраном від силового трансформатора для зменшення високочастотних пульсацій у мережу. Вхідний випрямляч складається з двох діодних збірок GBJ1506 (15 A, 600 В), увімкнених паралельно і встановлених на окремий радіатор.

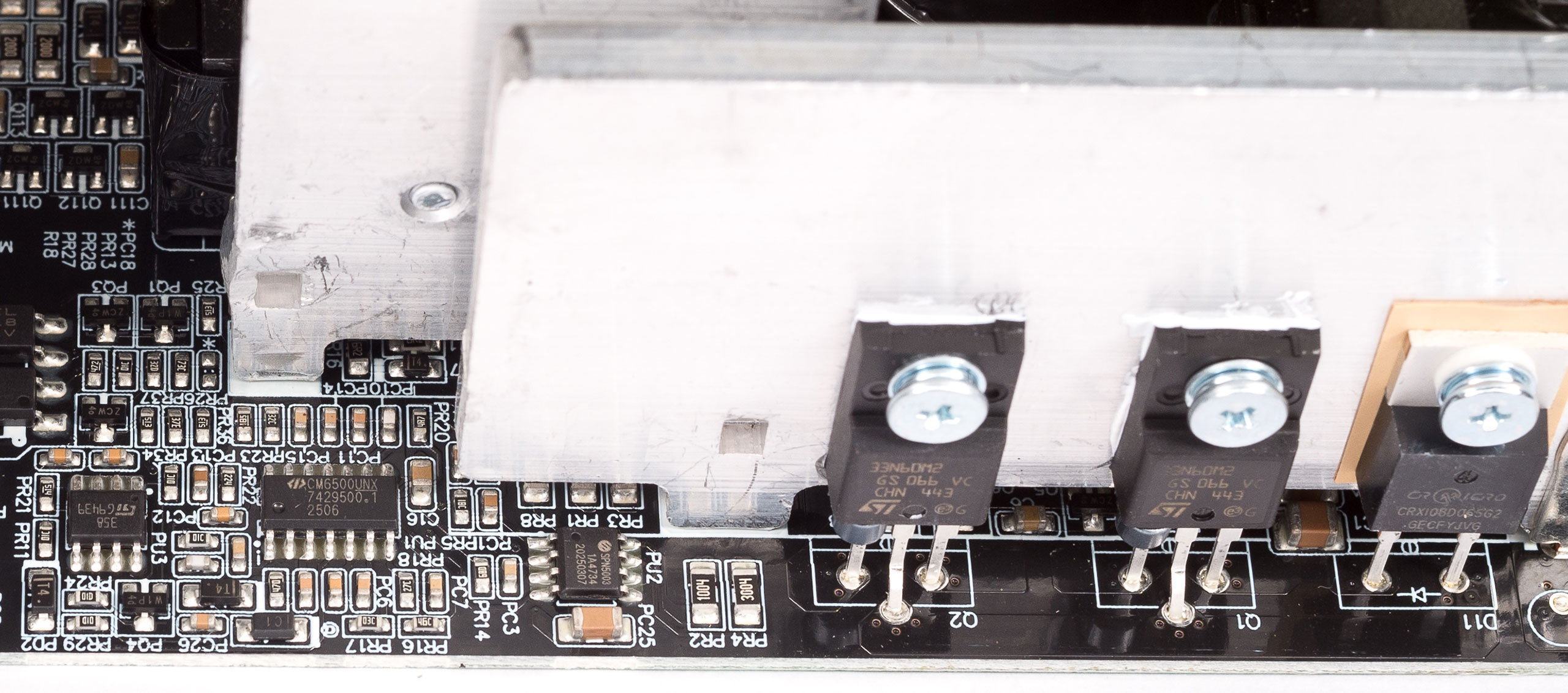

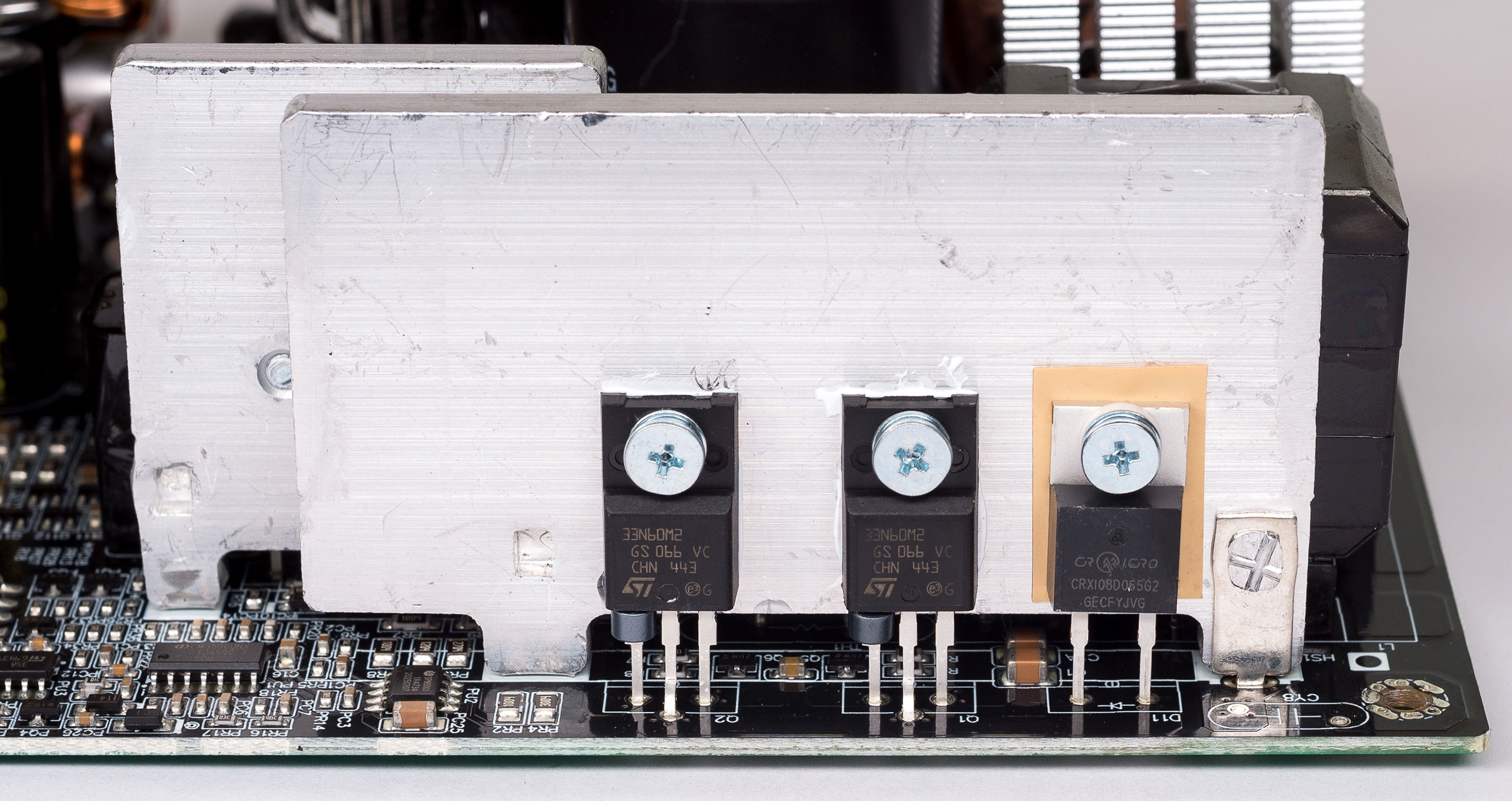

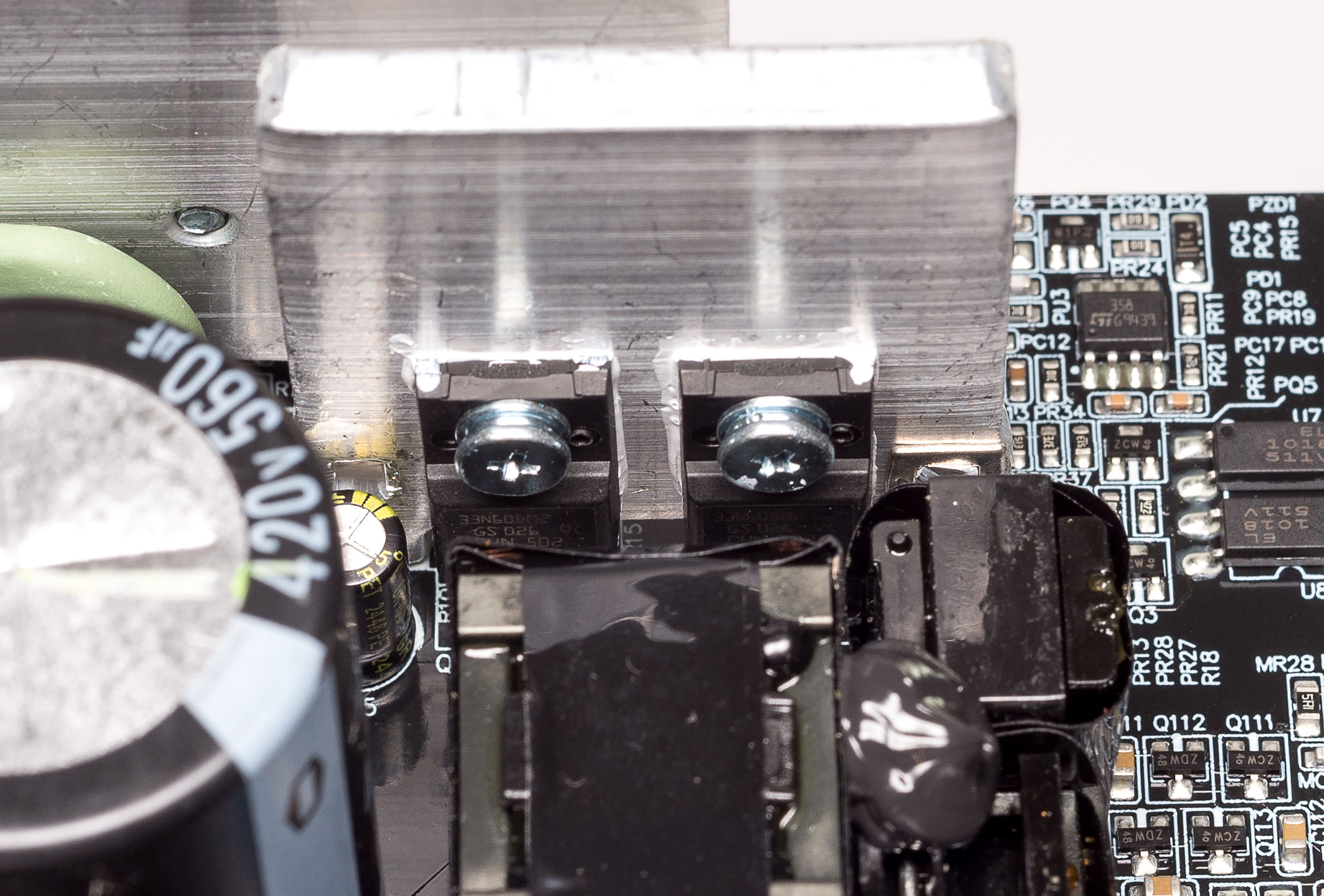

У силовій частині APFC встановлено пару транзисторів STF33N60M2 (26 A, 650 В, 0,125 Ом), увімкнених паралельно, і діод CRXI08D065G2 (8 A, 650 В). Керує коректором контролер CM6500UNX, розпаяний на основній платі.

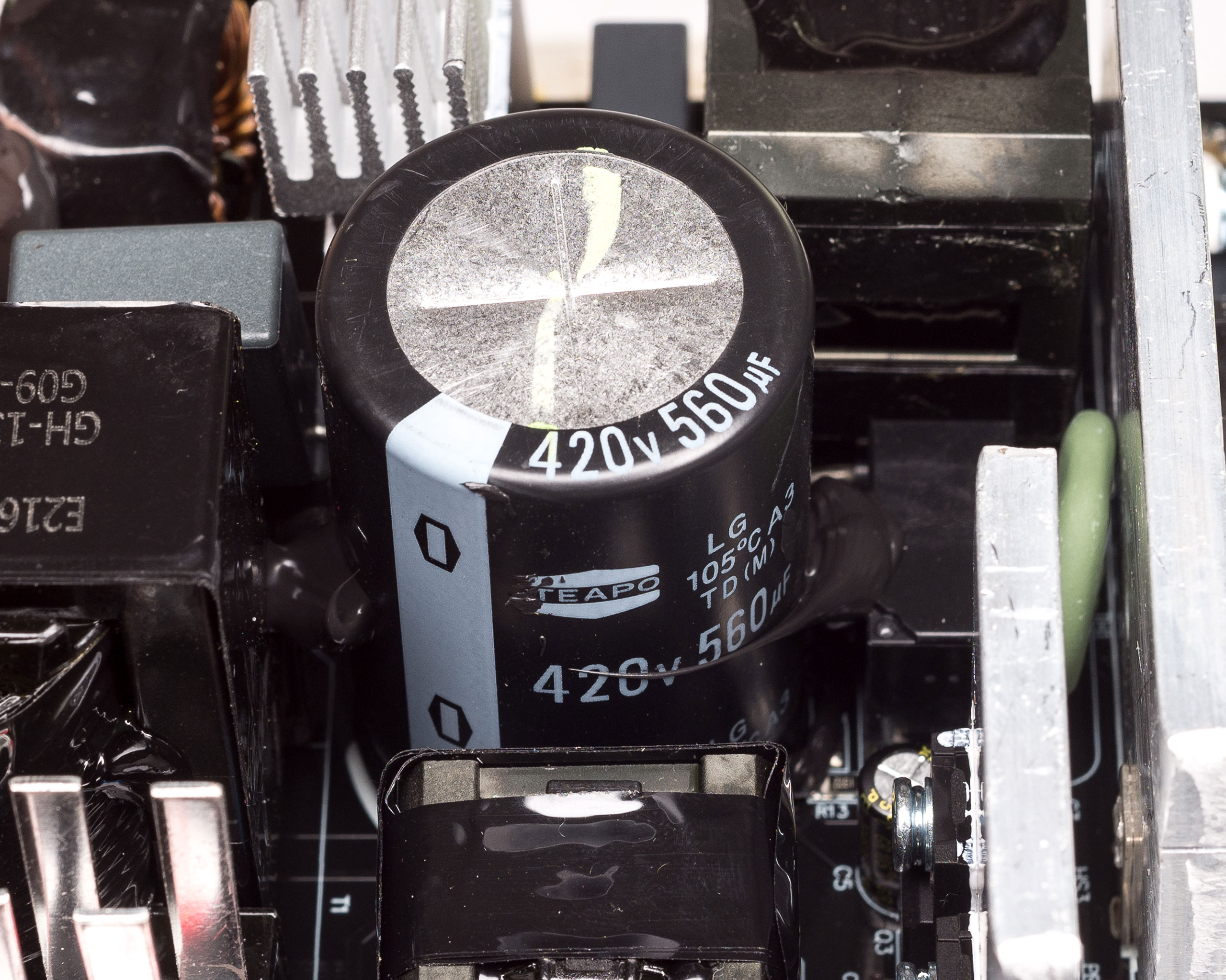

Високовольтний фільтр виконано на електролітичному конденсаторі ємністю 560 мкФ з робочою напругою 420 В і температурою 105 °C виробництва фірми TEAPO.

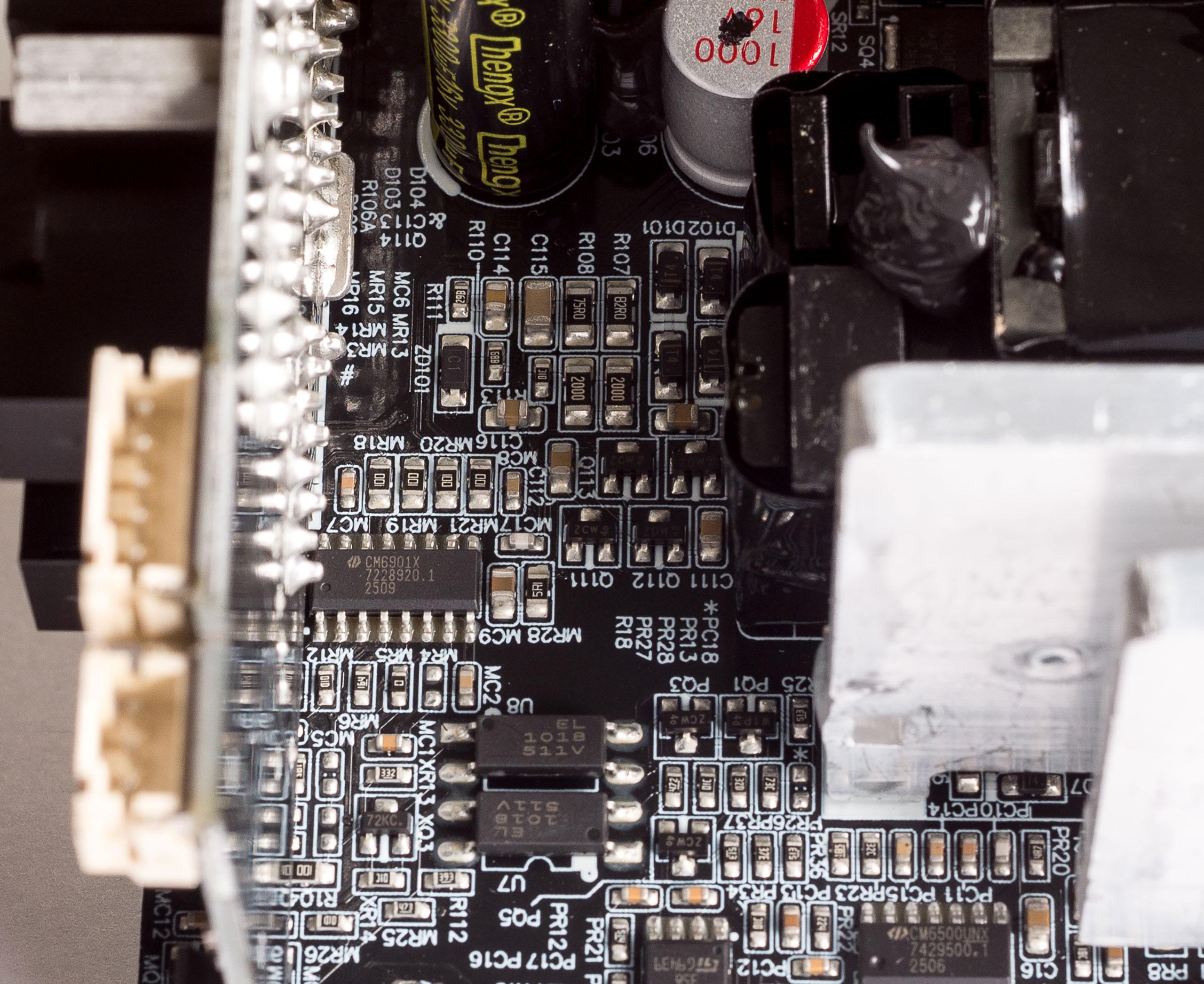

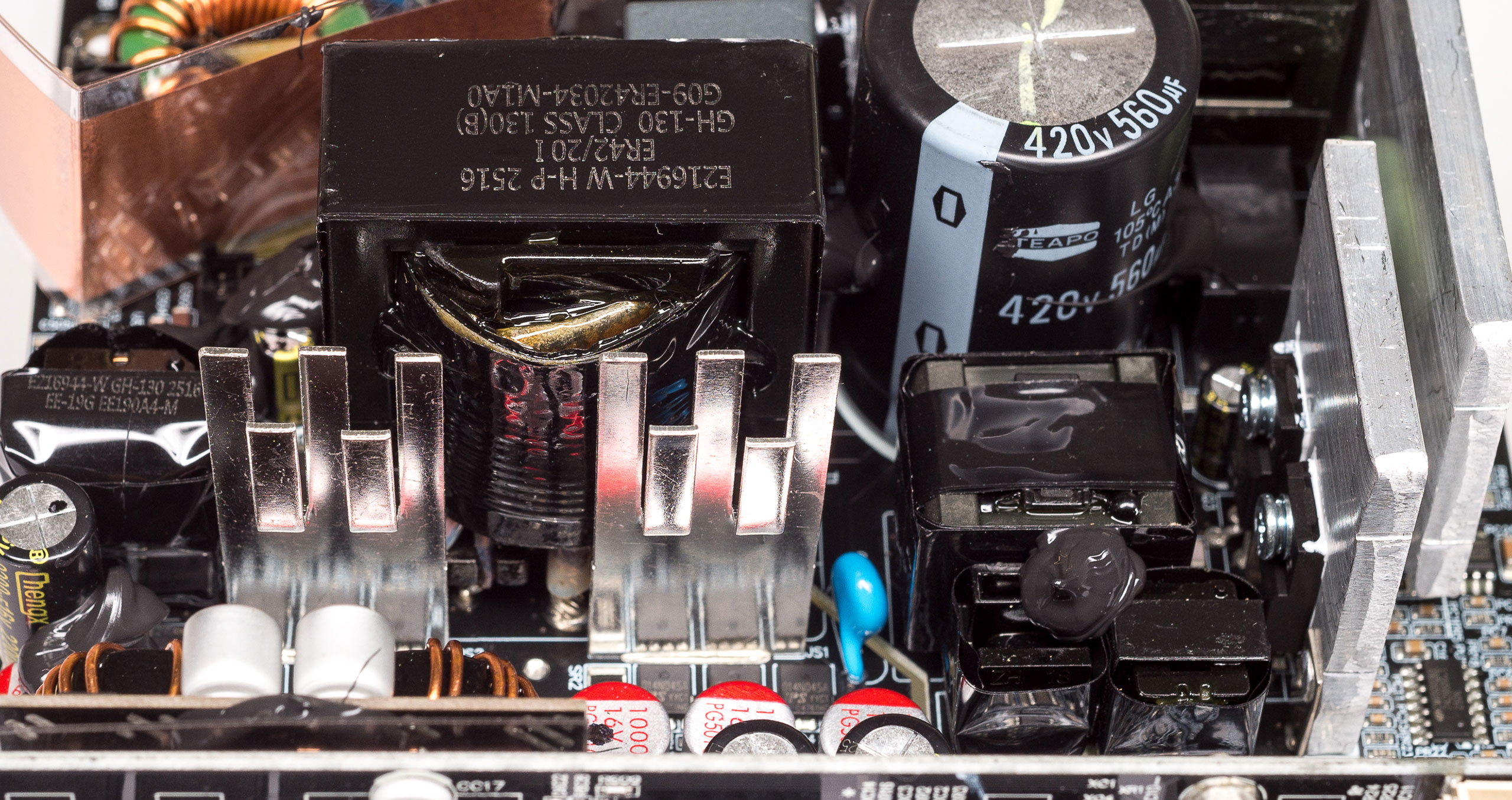

Силовий резонансний LLC-перетворювач виконано за напівмостовою схемою на двох транзисторах STF33N60M2 (26 A, 650 В, 0,125 Ом), встановлених на окремий невеликий радіатор. Керує перетворювачем контролер CM6901X, розпаяний на основній платі.

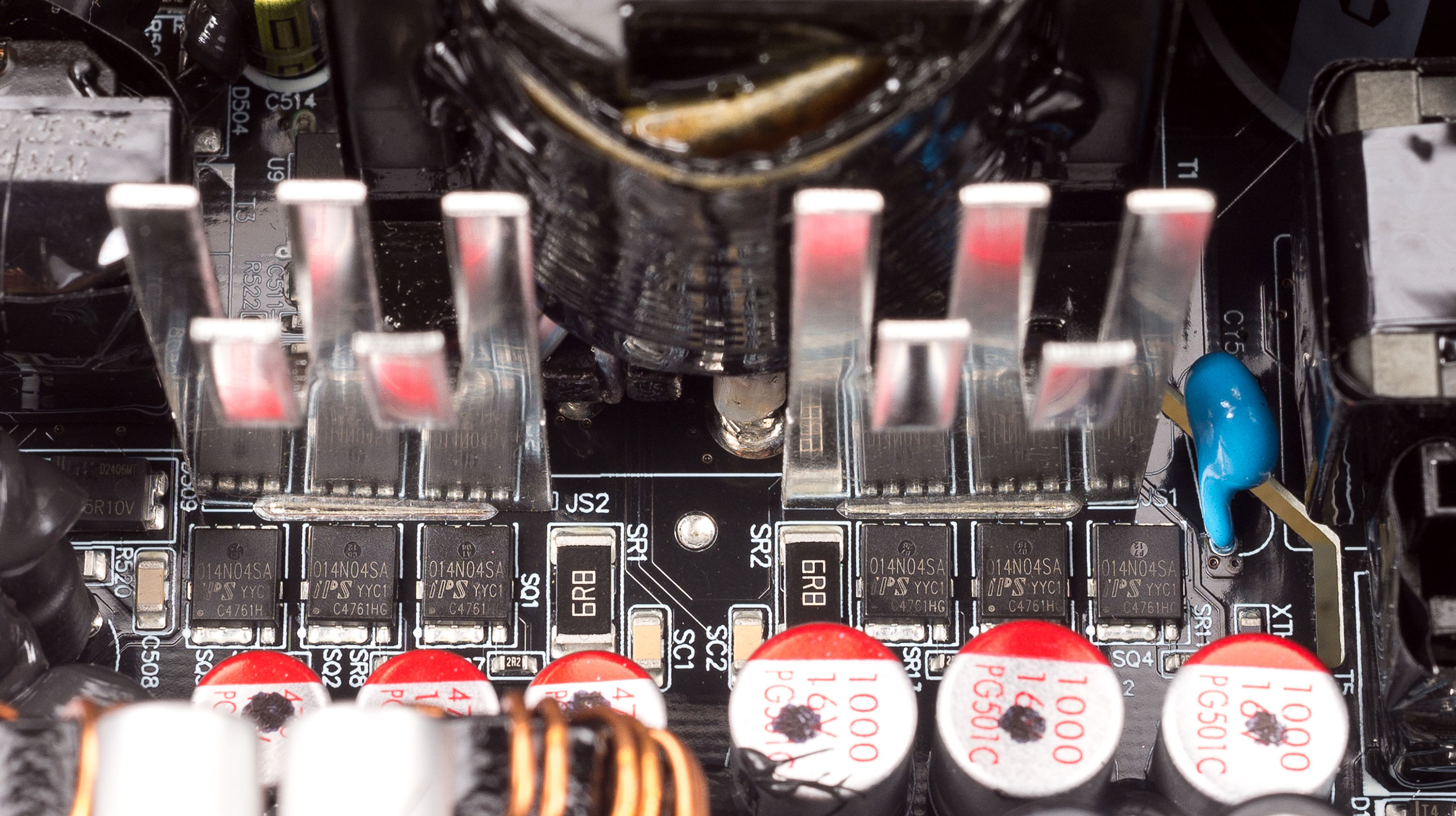

Синхронний випрямляч по лінії +12 В виконано на шести транзисторах FTG014N04SA (140 А, 40 В), які розпаяно на основній платі, поруч впаяно дві пластини для їх охолодження.

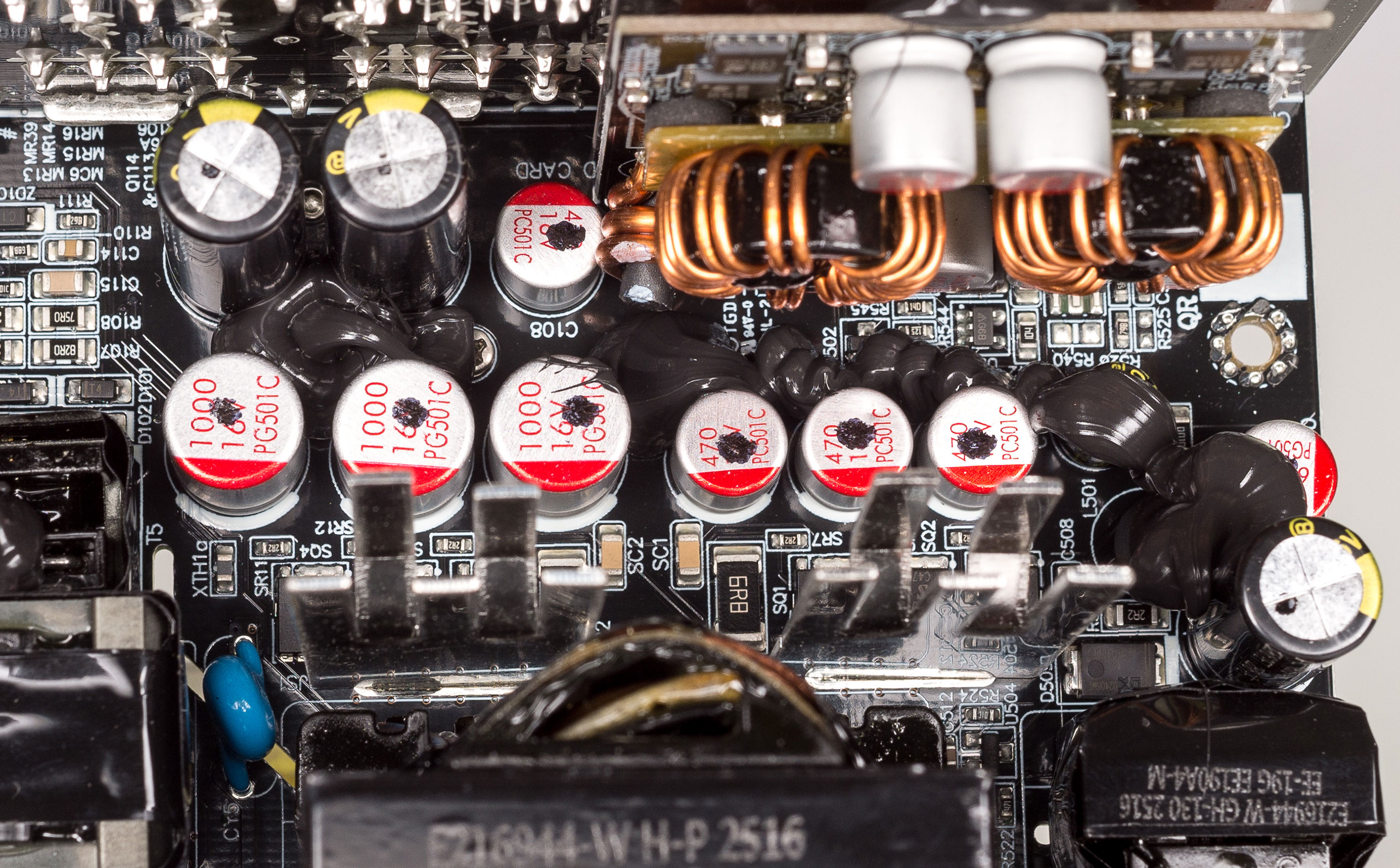

Вихідну напругу лінії +12 В фільтрують шість полімерних конденсаторів: три ємністю 1000 мкФ на 16 В, три ємністю 470 мкФ на 16 В і два електролітичні конденсатори ємністю 3300 мкФ і напругою 16 В на 105 °C виробництва Chengx.

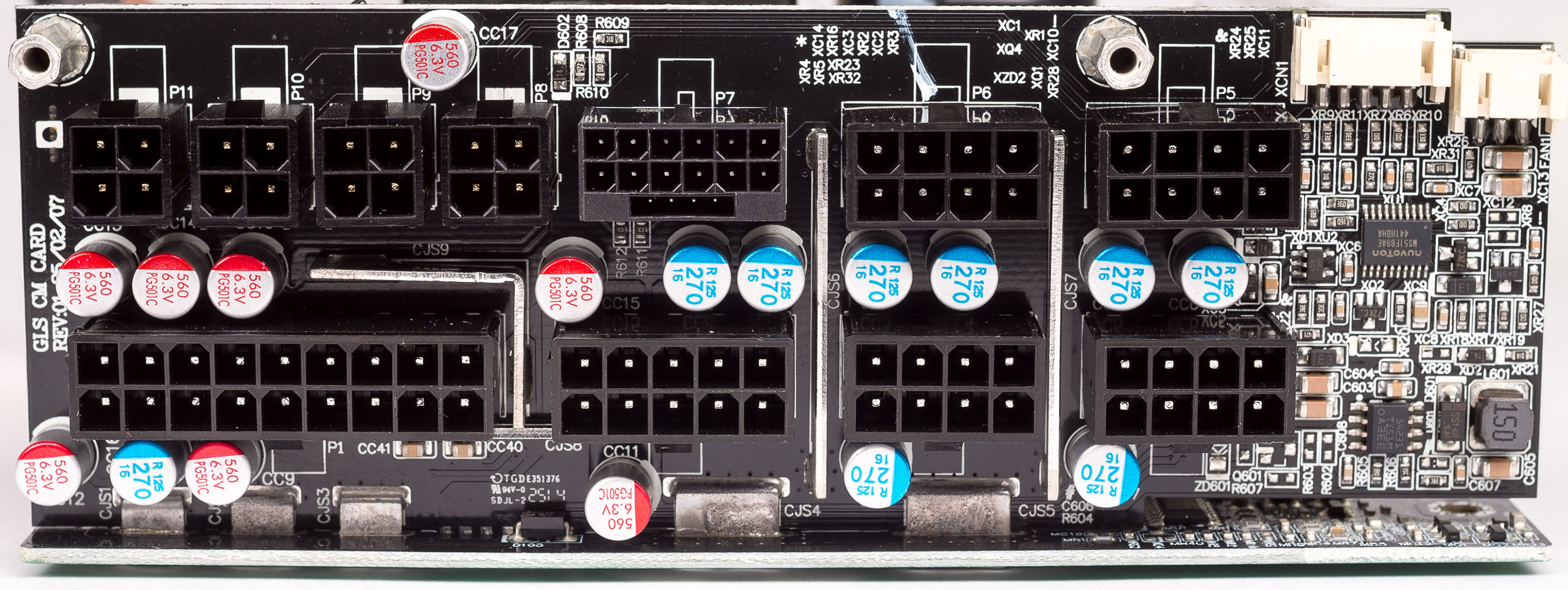

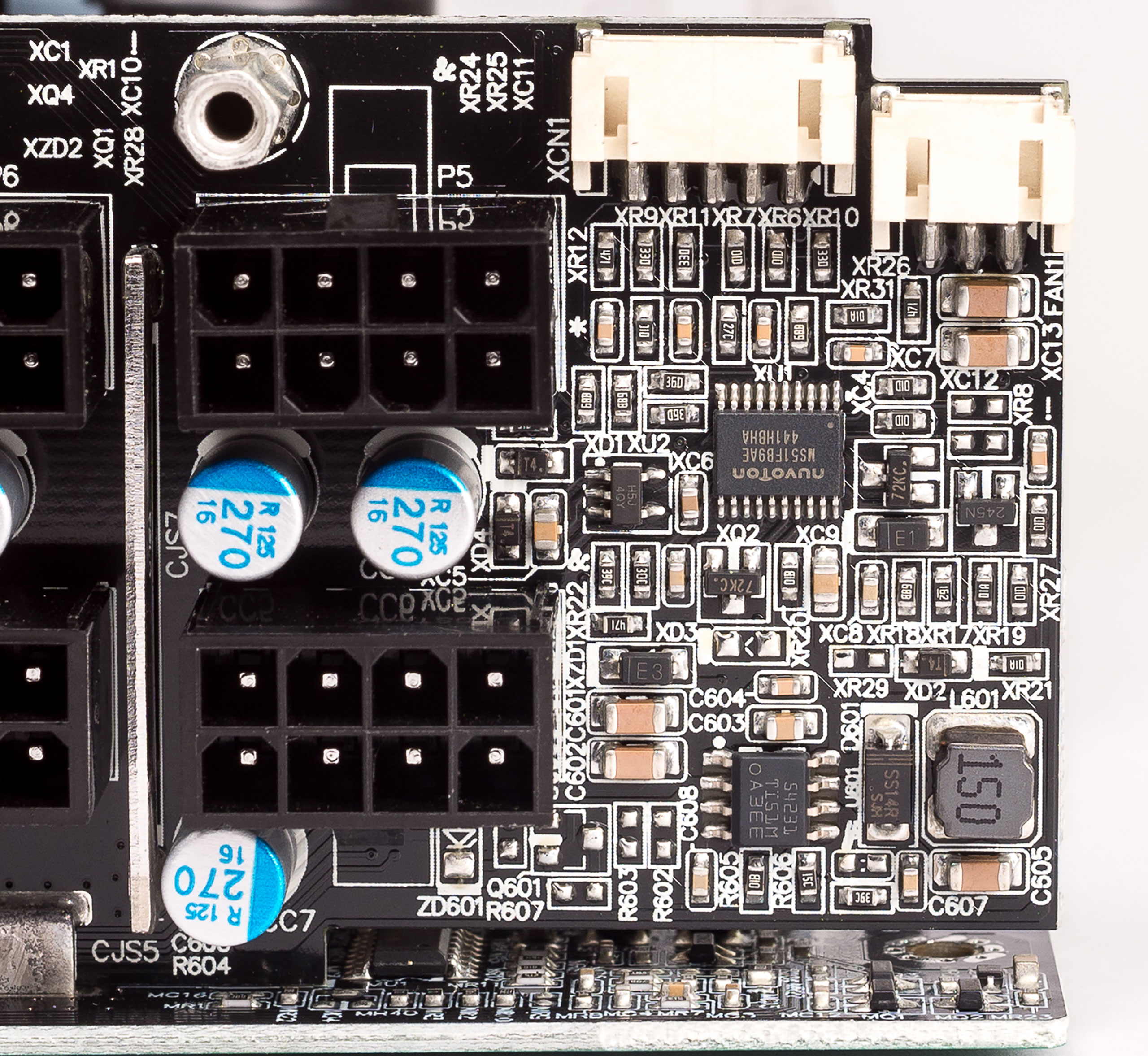

На платі з модульними роз’ємами встановлено ще дев’ять полімерних конденсаторів ємністю 270 мкФ на 16 В для додаткової фільтрації напруги по лінії +12 В.

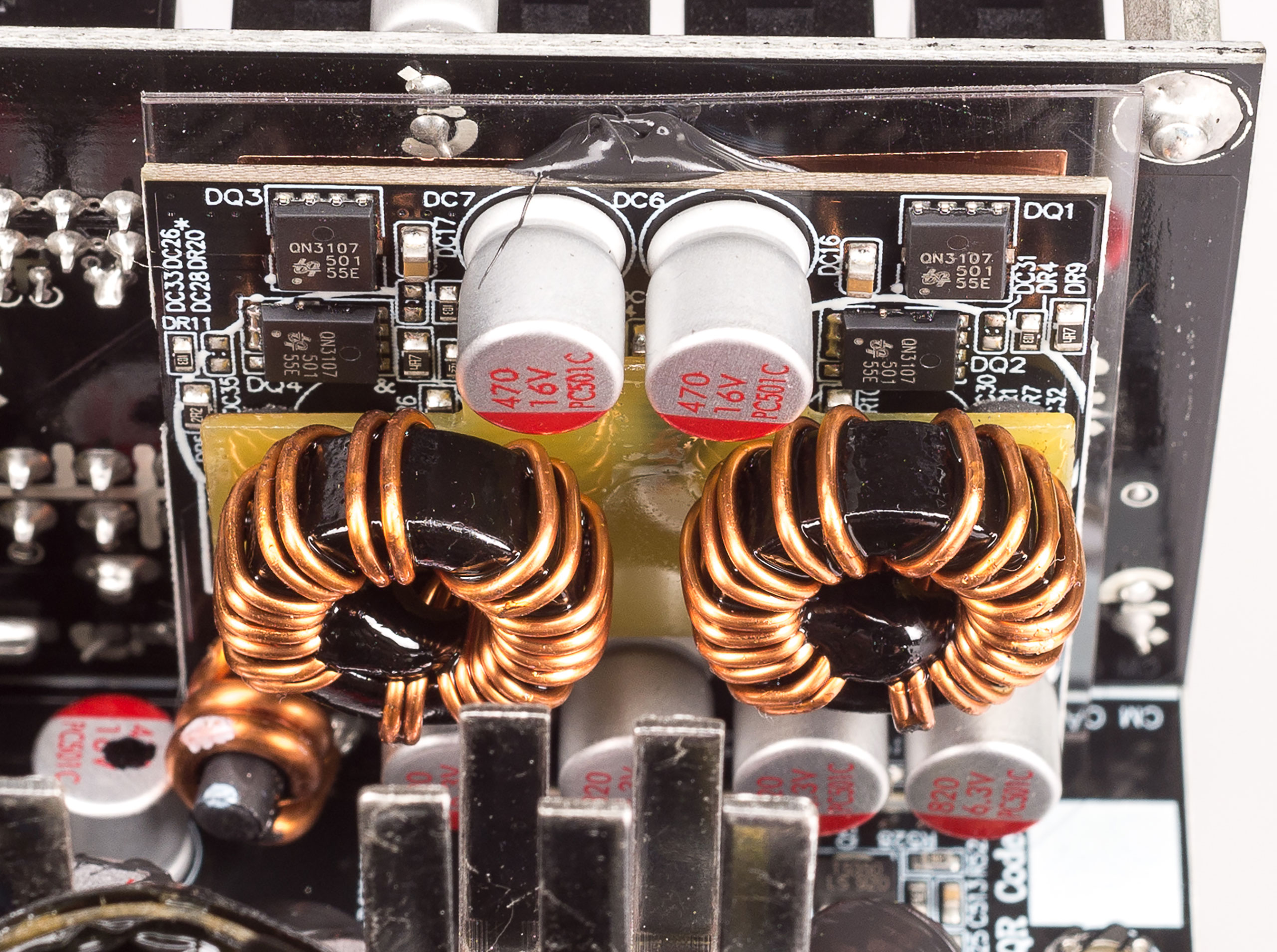

Напруги +3,3 В і +5 В формує понижувальний DC/DC-перетворювач на окремій платі, де розпаяно чотири транзистори QN3107M6N (118 A, 30 В, 2,6 мОм), тип контролера розгледіти не вдалося.

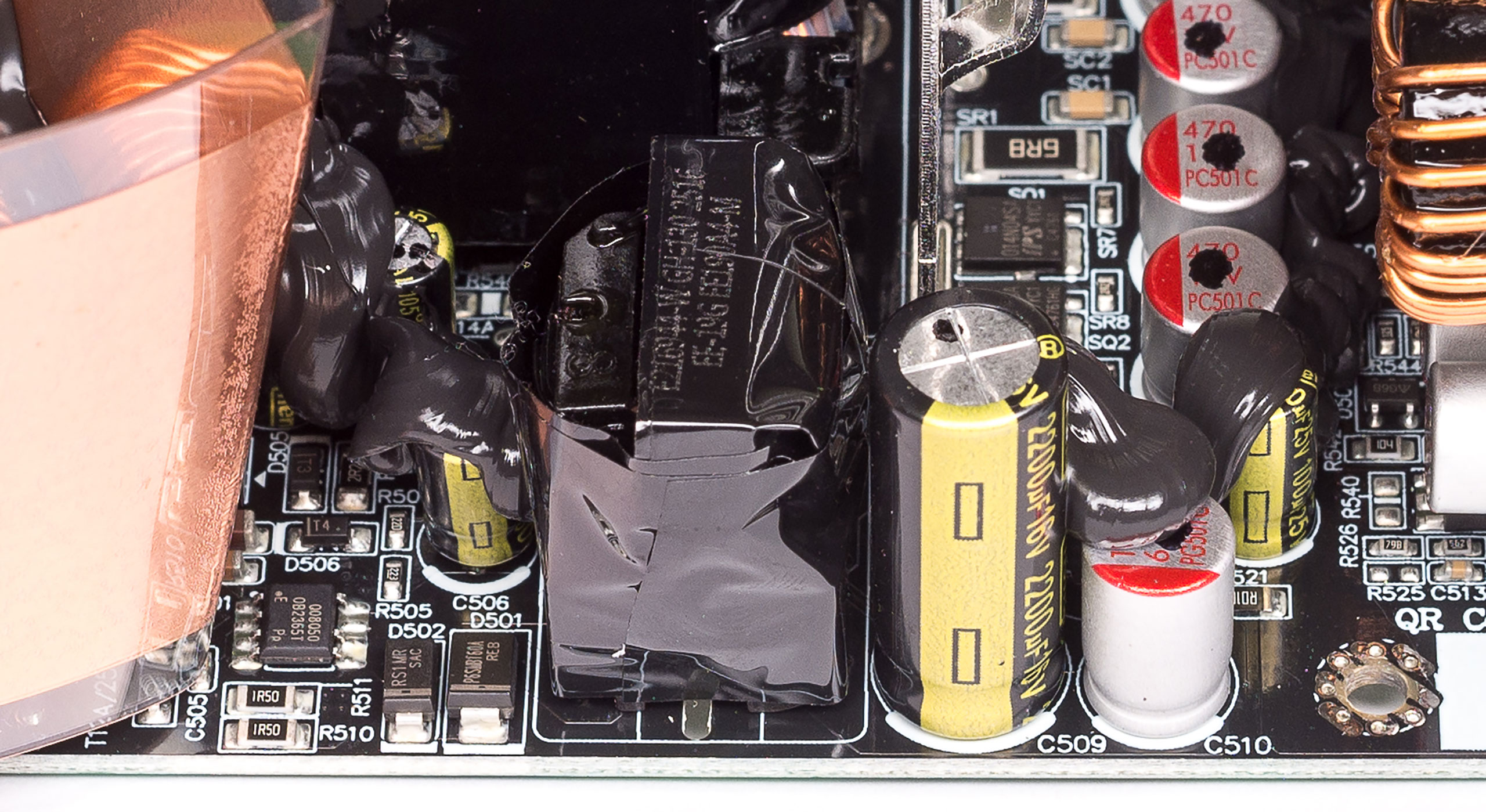

Перетворювач живлення режиму очікування побудований на ШІМ-контролері OB2365T, на виході встановлений електролітичний конденсатор ємністю 2200 мкФ з робочою напругою 16 В (105 °C) виробництва Chengx, решта конденсаторів в обв’язці теж від цієї фірми.
Як супервізор використовується контролер NS51FB9AE від Nuvoton, розпаяний на платі модульних конекторів.

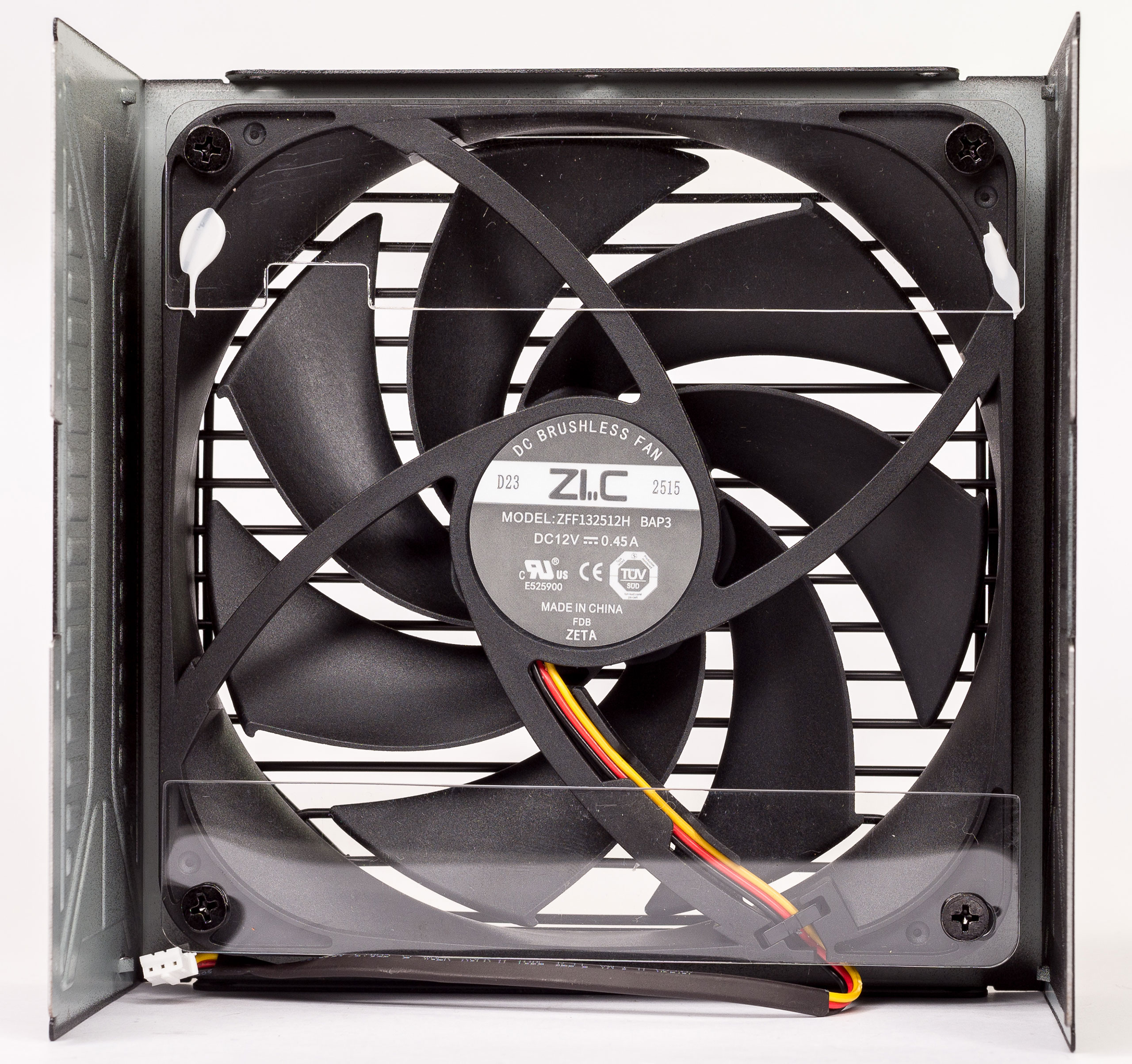

За охолодження компонентів блоку відповідає вентилятор розміром 135×135×25 мм з маркуванням ZFF132512H (12 В, 0,45 A), триконтактним підключенням і гідродинамічною вальницею. Управління вентилятором програмне через контролер NS51FB9AE від Nuvoton.

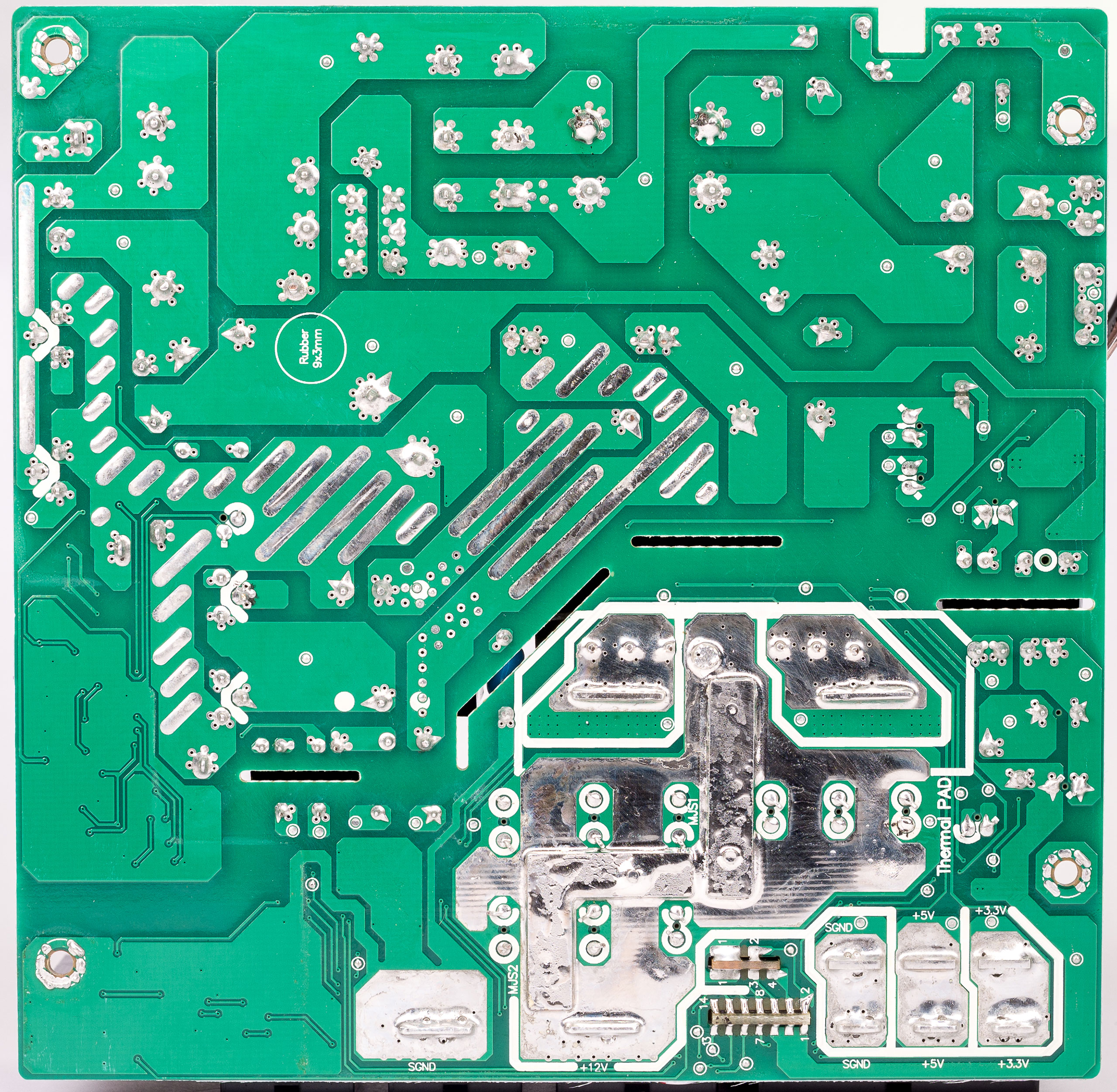

Монтаж і пайка якісні, плата нормально відмита від флюсу і з нижнього боку вкрита лаком.
