На момент 2025 року слово Gaming в назві багато яких продуктів взагалі ніяк не сприймається, бо у більшості сформувалась своєрідна «банерна сліпота» до цього слова. Воно пхається просто всюди майже за замовченням, і так само часто не має нічого спільного з типовим розумінням за цим словом, банальний ярлик-паразит… але що якщо в нашому світі все ще залишились адекватні приклади, коли слово Gaming навішується не просто так? «Та ні, маячня якась» думає читач? Ну от давайте і перевіримо цю теорію з материнською платою MSI B860M Gaming Plus WiFi.
Характеристики
| Виробник | MSI |
|---|---|
| Модель | B860M Gaming Plus WiFi |
| Чипсет | Intel B860 |
| Процесорний роз’єм | LGA 1851 |
| Процесори | Intel Core Ultra (Series 2) |
| Пам’ять | 4 DIMM/CUDIMM DDR5 SDRAM, максимум 256 ГБ: 4800–6400 МГц, 6400–8800+ (OC) МГц |
| Слоти PCI E | 1 x PCI Express 5.0 x16 — CPU 1 x PCI Express 4.0 x16 (x1) — B860 1 x PCI Express 4.0 x16 (x1) — B860 1 x PCI Express 4.0 x16 (x4) — B860 |
| M.2 | 1 x PCI Express 5.0 x4 M.2_1 (Key M, 2242/2260/2280) — CPU 1 x PCI Express 4.0 x4 M.2_2 (Key M, 2260/2280) — B860 1 x PCI Express 4.0 x2 M.2_3 (Key M, 2280) — B860 |
| Вбудоване відеоядро | + (в процесорі) |
| Кількість вентиляторів | 5 x 4pin |
| Порти PS/2 | – |
| Порти USB | I/O панель: 1 x Thunderbolt 4 (з підтримкою USB4), 1 x USB 3.2 Gen 2 (Type A), 1 x USB 3.2 Gen 1 (Type C), 2 x USB 3.2 Gen 1 (Type A), 2 x USB 2.0 |
| Контактні групи: 1 x USB 3.2 Gen 2 Type C (1 порт), 2 x USB 3.2 Gen 1 (4 порти), 2 x USB 2.0 (4 портів) | |
| Serial ATA | 4 x SATA 6 Гбіт/с (B860) |
| RAID | 0, 1, 5, 10 (SATA 6Gb/s) |
| Вбудований звук | Realtek ALC897 |
| S/PDIF | – |
| Мережеві можливості | Дротова: 1 x Intel Killer E5000B (5G Ethernet) |
| Бездротова: Intel Killer BE1750X (2,4/5/6GHz, IEEE 802.11a/b/g/n/ac/ax/be), Bluetooth 5.4 | |
| COM | + (контактна група на платі) |
| RGB | 2 x Addressable Gen 2, 1 x JRGB |
| LED RGB Header | 3 |
| TPM | + |
| Формфактор | mATX |
| Розміри, мм | 244×244 |
| Додаткові функції | Thunderbolt 4 port, 5G Network Solution, EZ PCIe Clip II, EZ M.2 Shield Frozr II, Lightning Gen 5, Triple M.2 Connectors, Wi-Fi 7, Pre-installed I/O Shielding, Audio Boost |
| Вартість, грн | 8179 |
Комплект постачання
Материнська плата потрапляє в руки користувача в коробці малих розмірів з мінімалістичною фірмовою поліграфією виробника.
На звороті коробки зазначені технічні характеристики, зображення плати по центру, переваги й сильні сторони, опис I/O‑панелі.

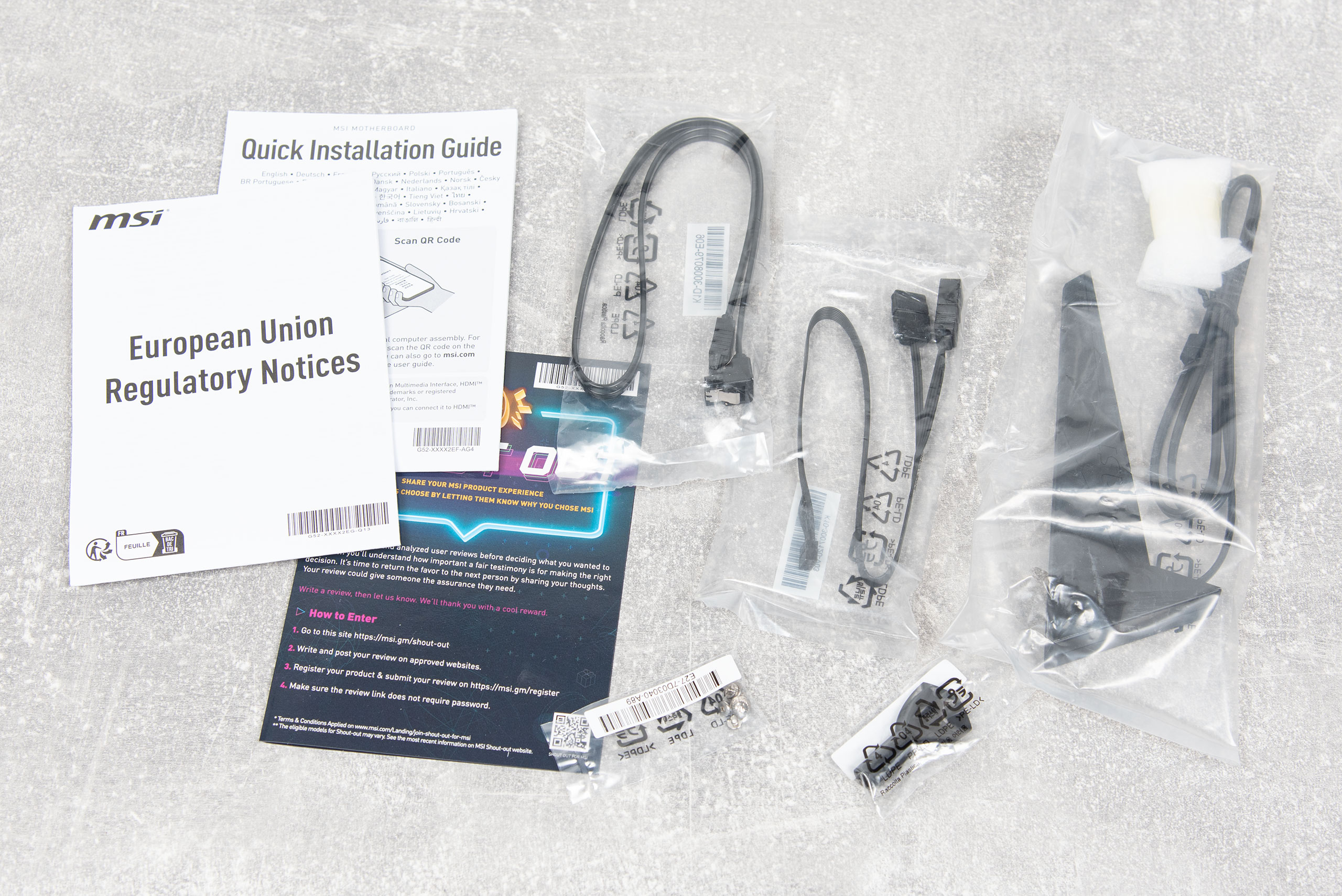

Комплектація материнської плати:
- інструкція швидкого початку, гарантія та інше;
- болти та стійки M.2 з ключем для їх монтажу/демонтажу;
- зовнішня EZ Wi-Fi антена з магнітною платформою;
- EZ Conn-cable V1 для підключення вентиляторів RGB LED;
- один кутовий SATA-кабель з металевими клямками.
Зовнішній вигляд

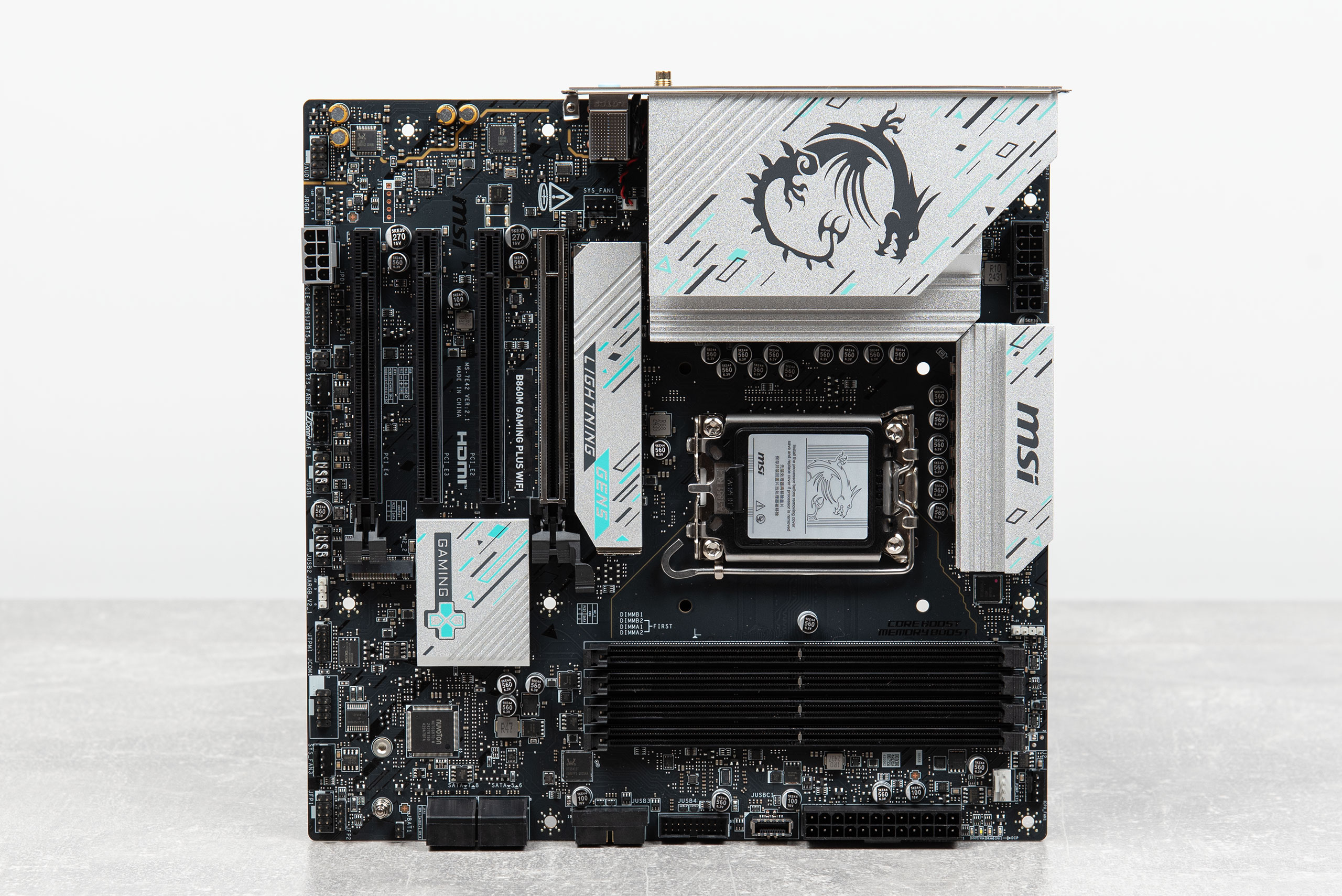

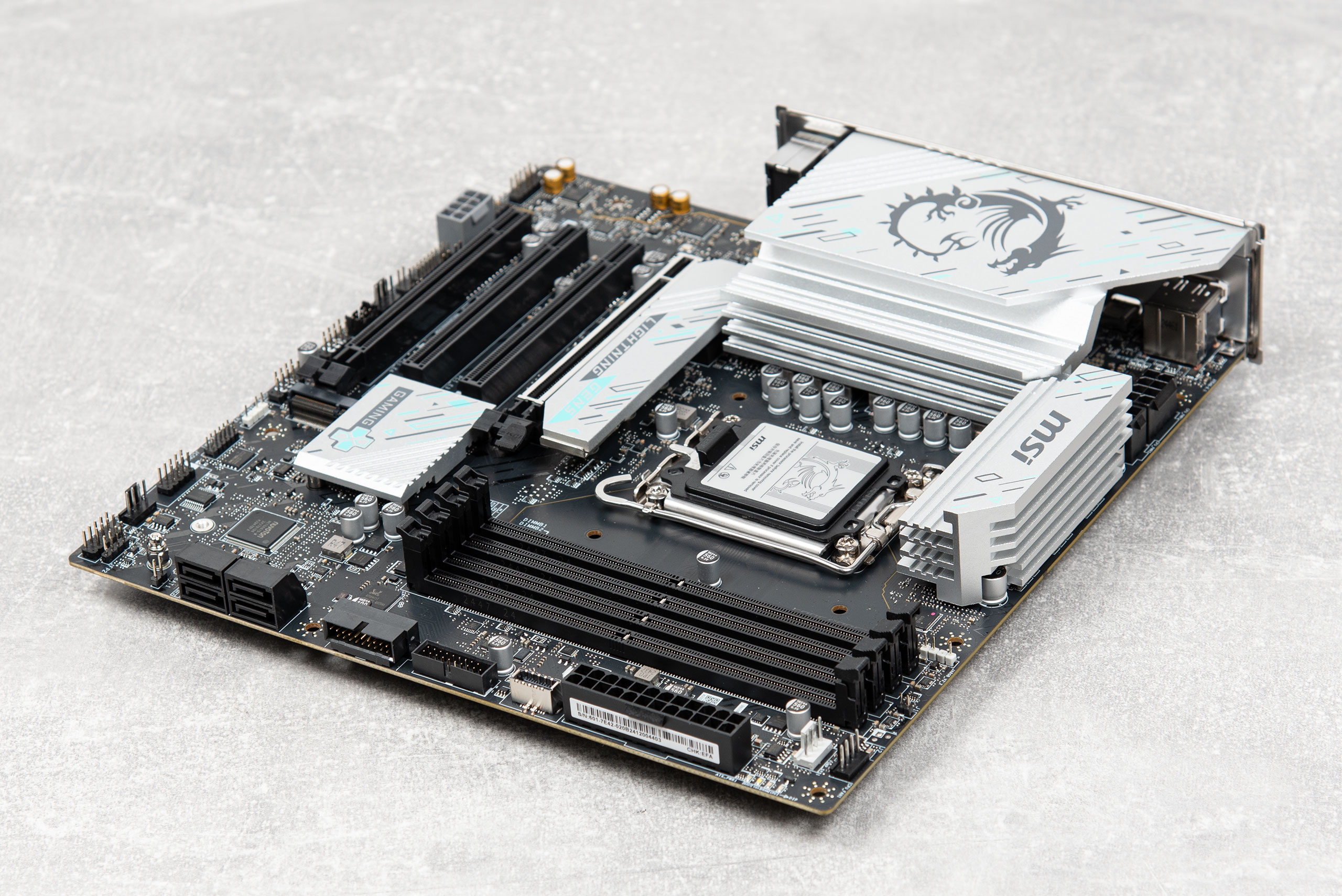

Плата має типову колірну схему чорного й сірого з акцентами бірюзового. Присутній фірмовий принт дракона на радіаторі в зоні I/O, ну і куди ж без слова Gaming на радіаторі чипсета. Інтегроване RGB відсутнє, однак ніщо не заважає користувачу розгорнути своє власне через відповідні контактні групи.

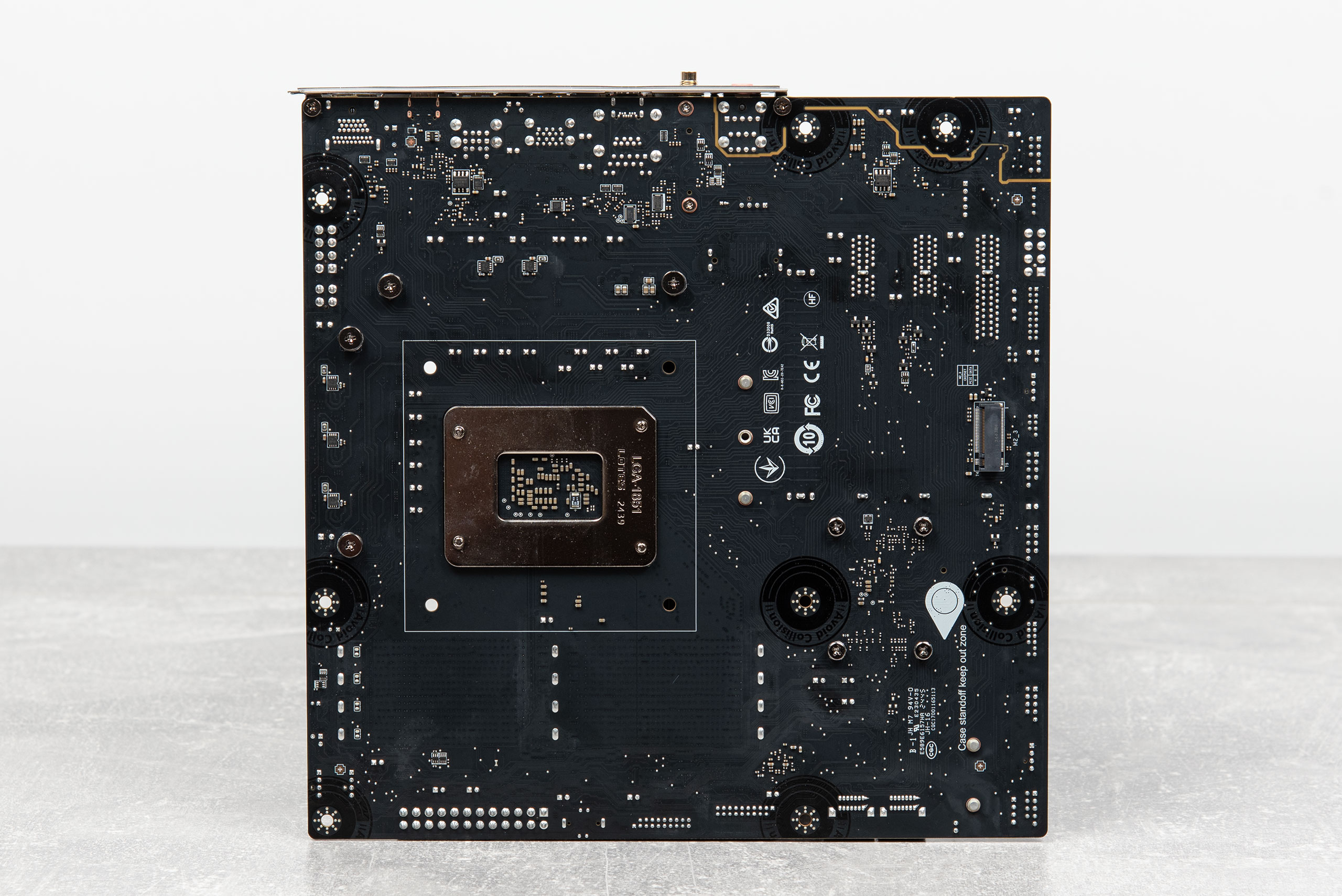

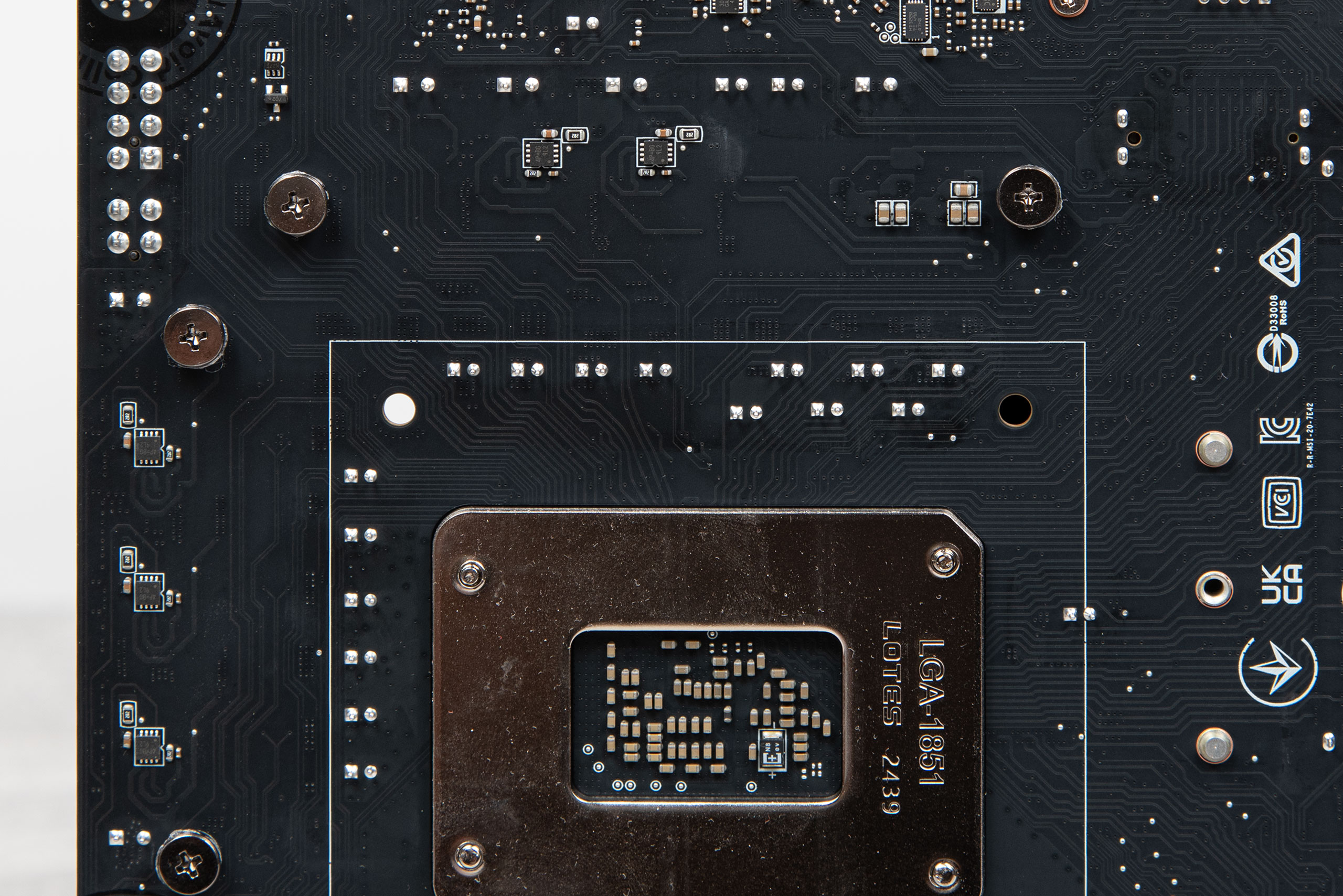

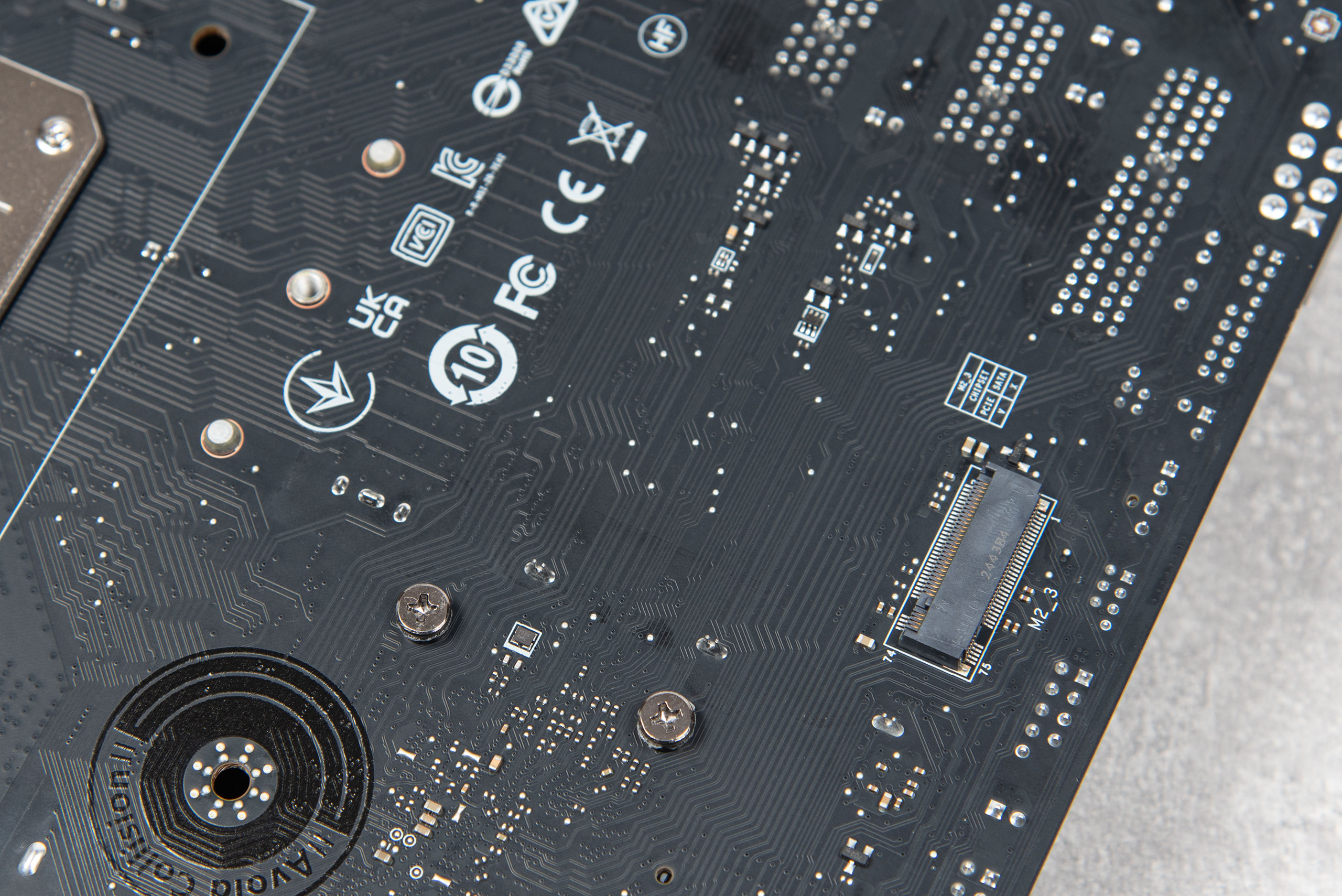

На зворотній стороні плати виведено драйвери VRM, а також один зі слотів M.2 (M.2_3).

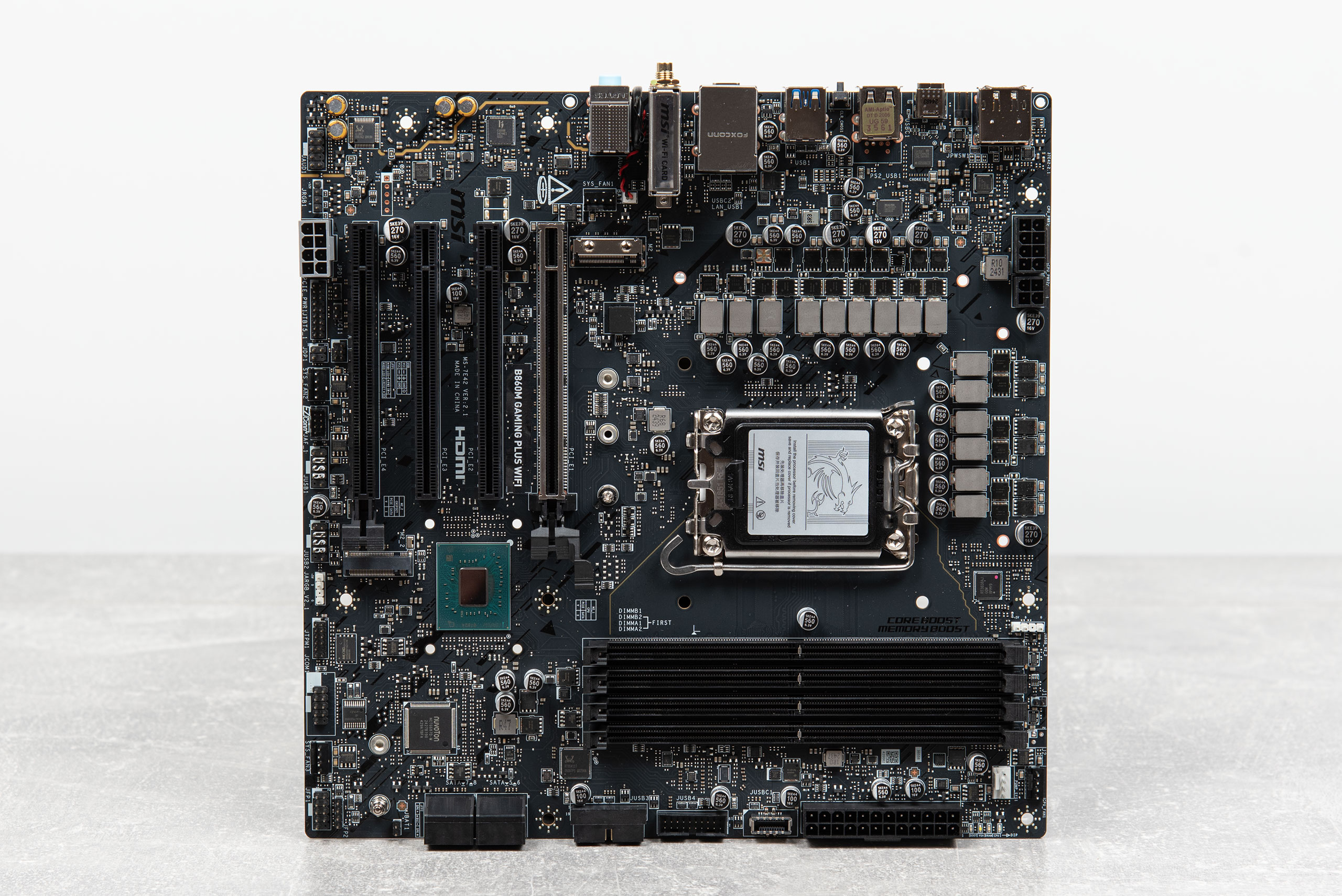

Зовнішній вигляд без зайвостей:

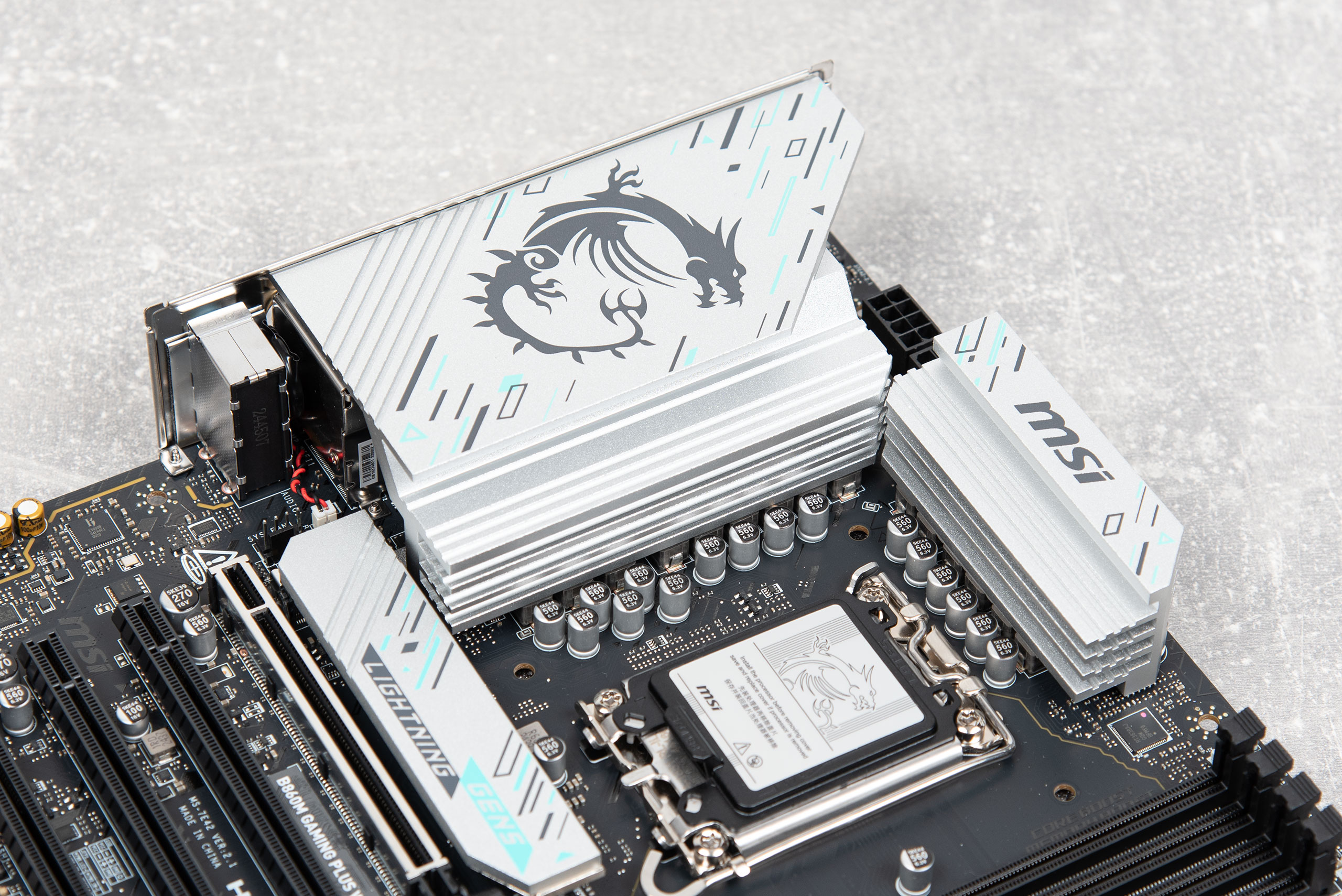

Зона підсистеми живлення процесора охолоджується двома окремими радіаторами. Один з цих радіаторів має розширення площі до краю зони I/O. Контакт з силовими елементами забезпечують термопрокладки, а фіксація відбувається за допомогою гвинтів.

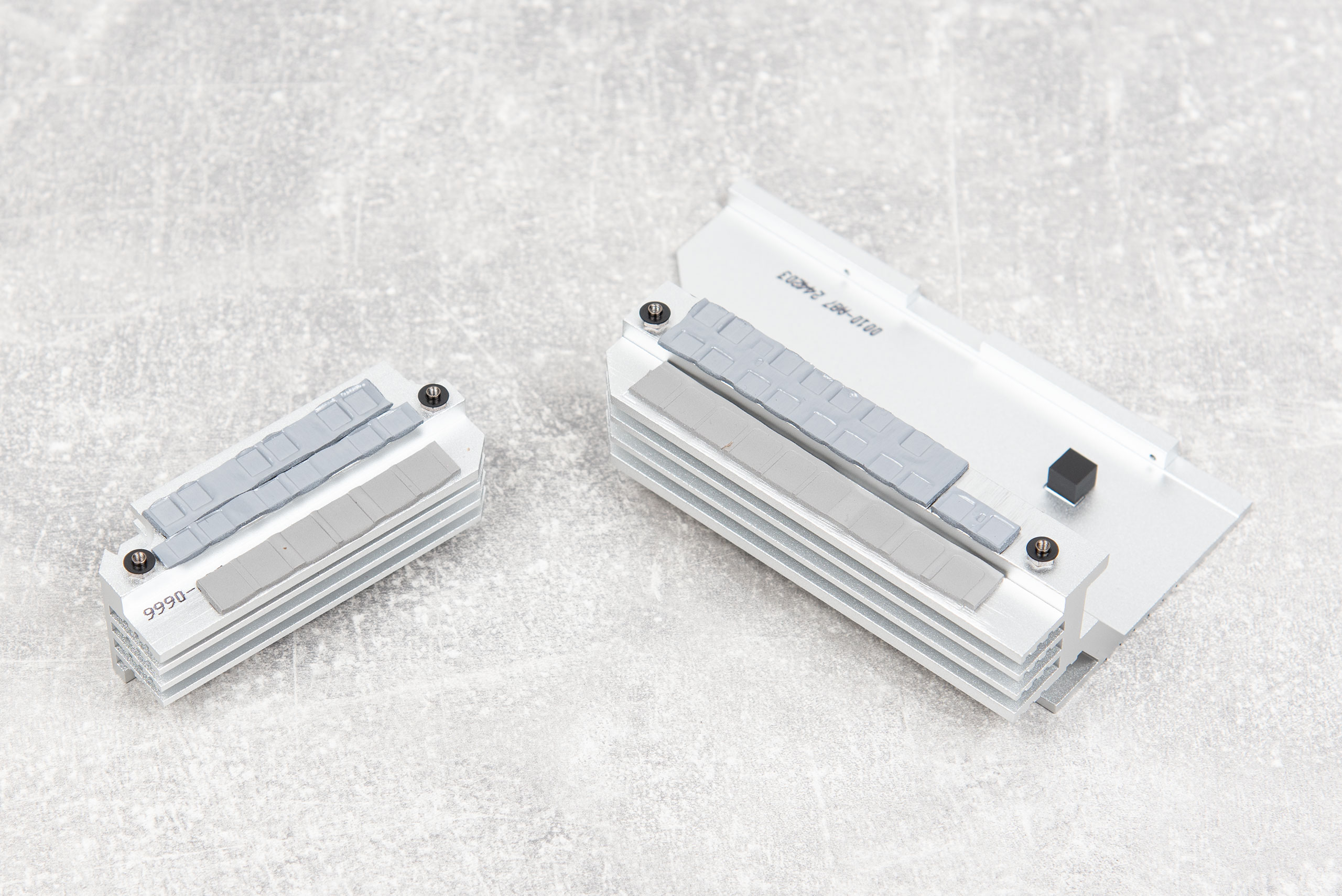

Радіатори VRM в розборі:

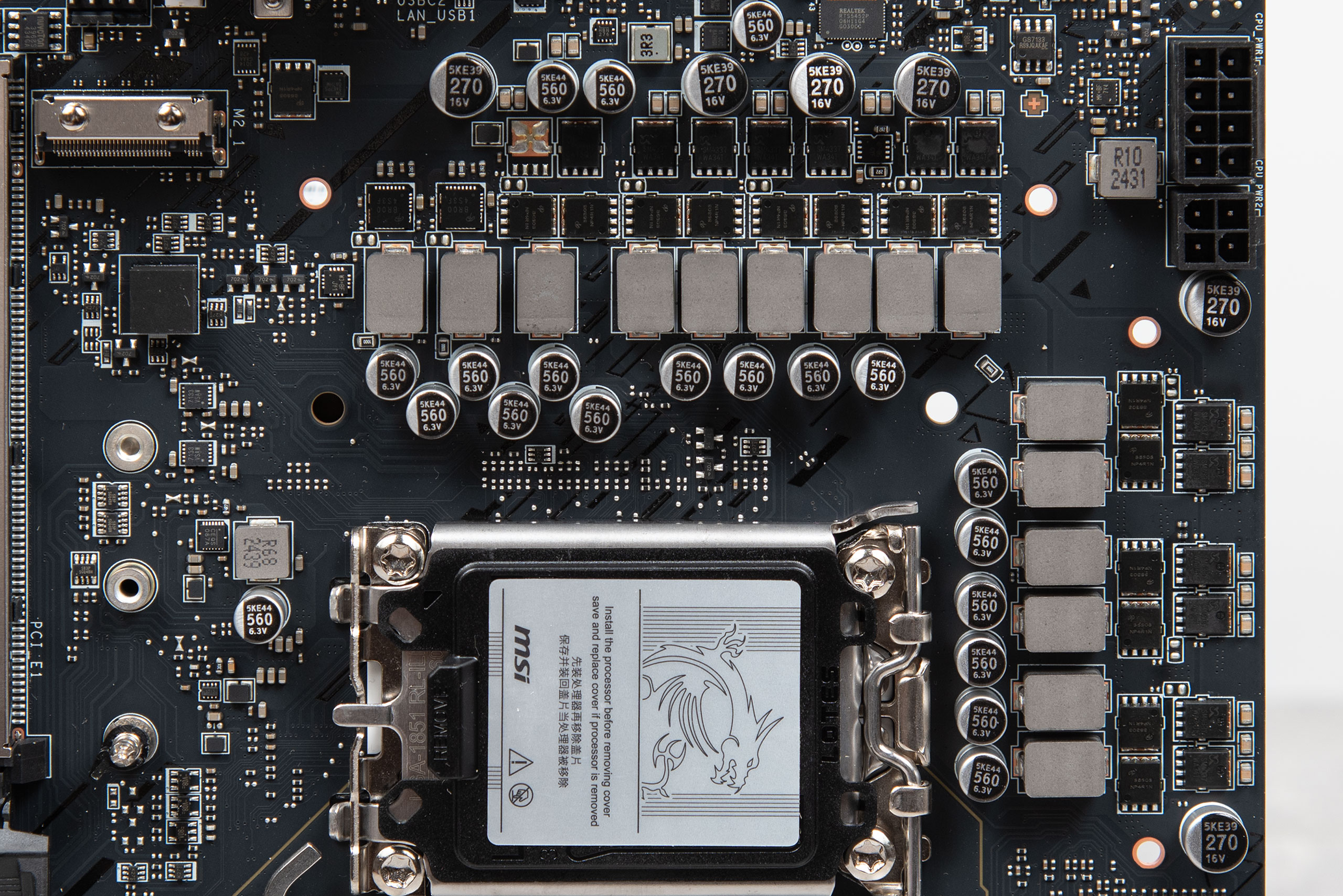

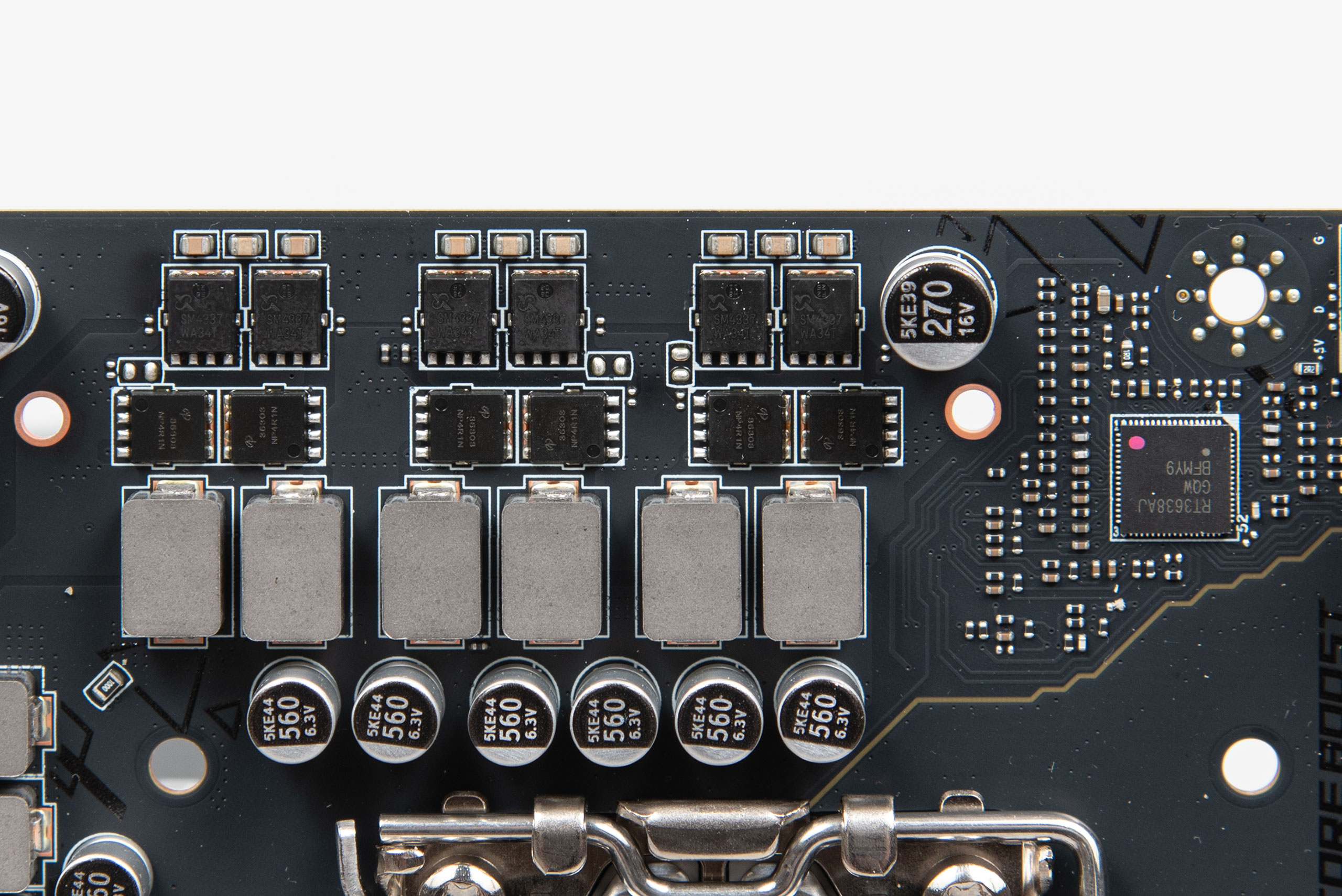

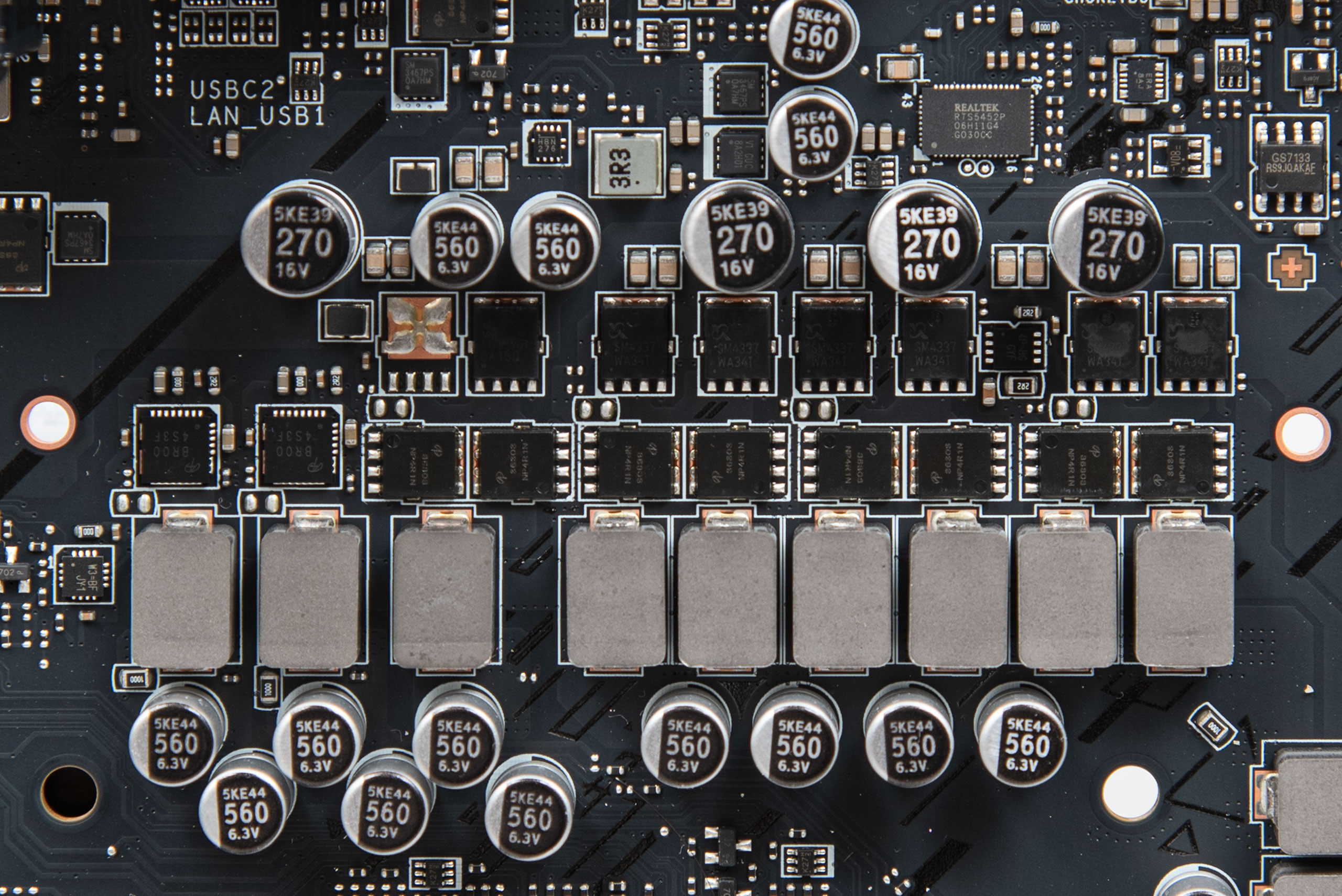

Виробник заявляє про DRPS-схему (Duet Rail Power System) 12+1+1+1 (VCore+SA+GT+VNNAON), тобто на відміну від інших виробників не соромиться факту використання здвоєної конструкції транзисторних груп. За керування цього «хазяйства» відповідає трьохканальний ШІМ-контролер Richtek Technology RT3638AJ. В наявності шість повноцінних транзисторних груп в складі яких знаходяться згадані раніше драйвери, два транзистори Sinopower Semiconductor SM4337NSKP й два транзистори Alpha & Omega AONS36303, що розраховано на 55 А, це арсенал для ЦП. Є одна спрощена група для інтегрованого відеоядра, де присутній один транзистор SM4337NSKP й два AONS36303. Для інших вузлів виробник виділив силові елементи Alpha and Omega Semiconductor AOZ5516QI, що також розраховано на 55 А. Живлення процесора забезпечується одним конектором EPS12V, а також одним ATX12V.

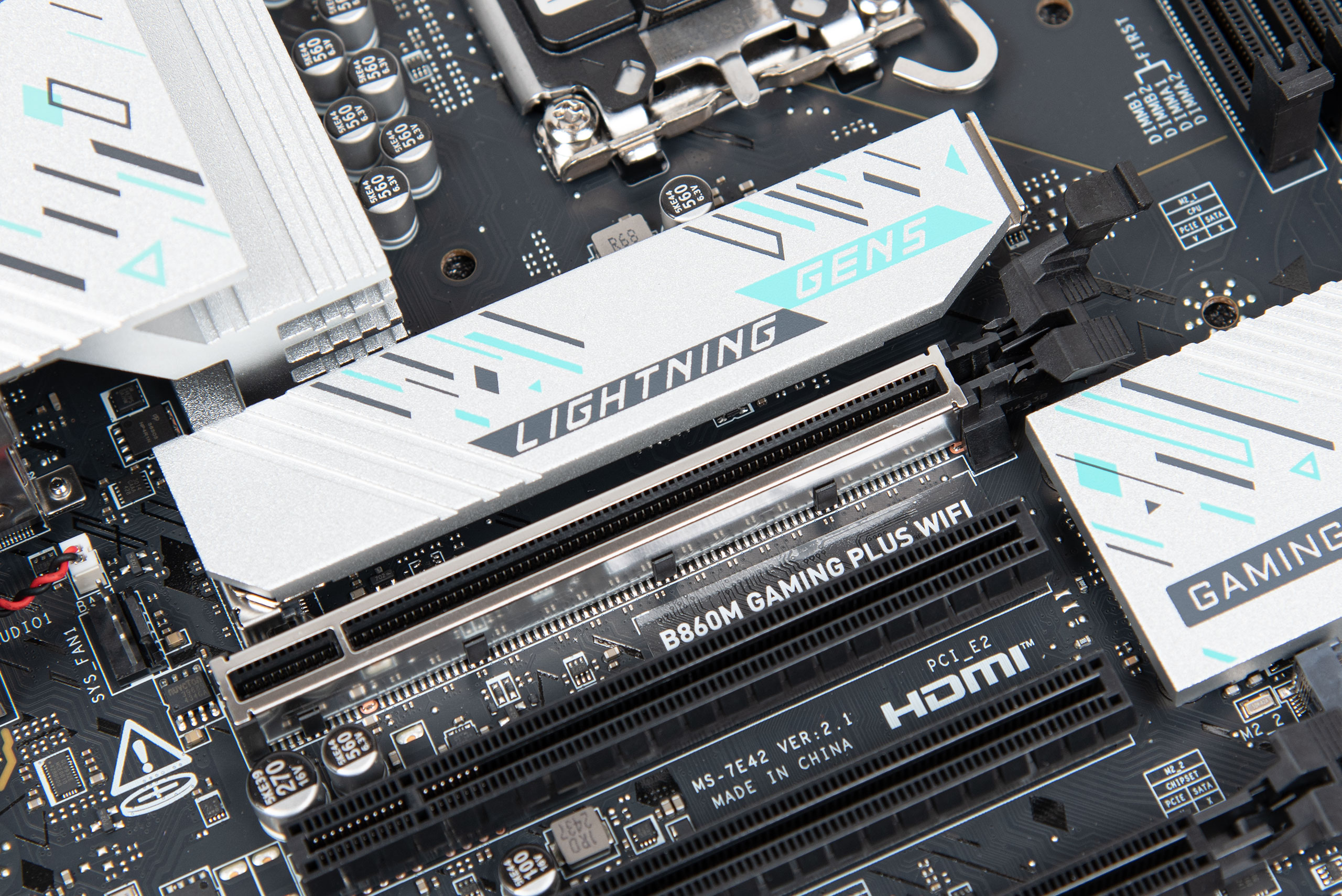

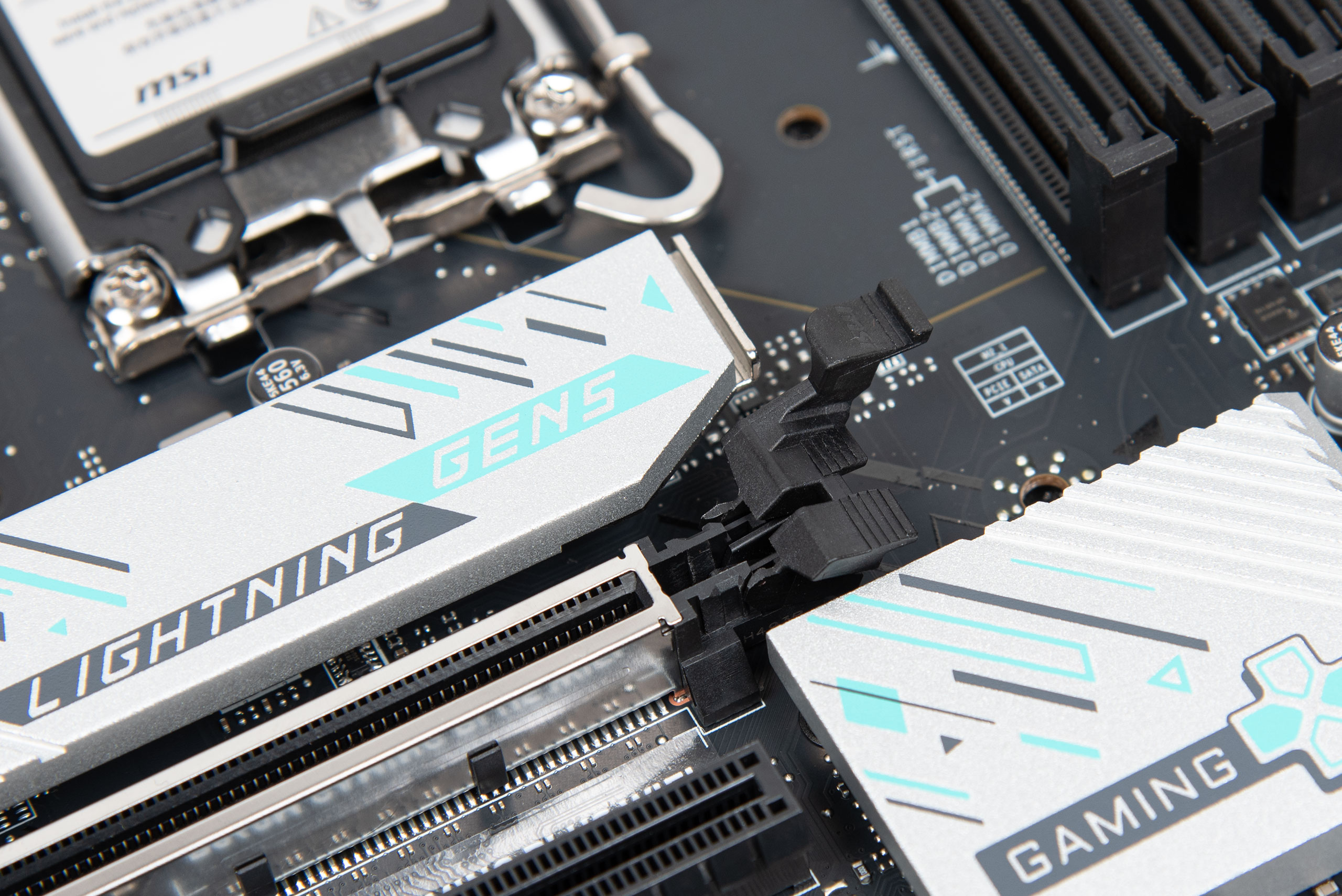

З нетипового хочеться одразу звернути увагу на важіль звільнення PCIe з «гачком» для комфортного розблокування, виробник називає його EZ PCIe Clip II.

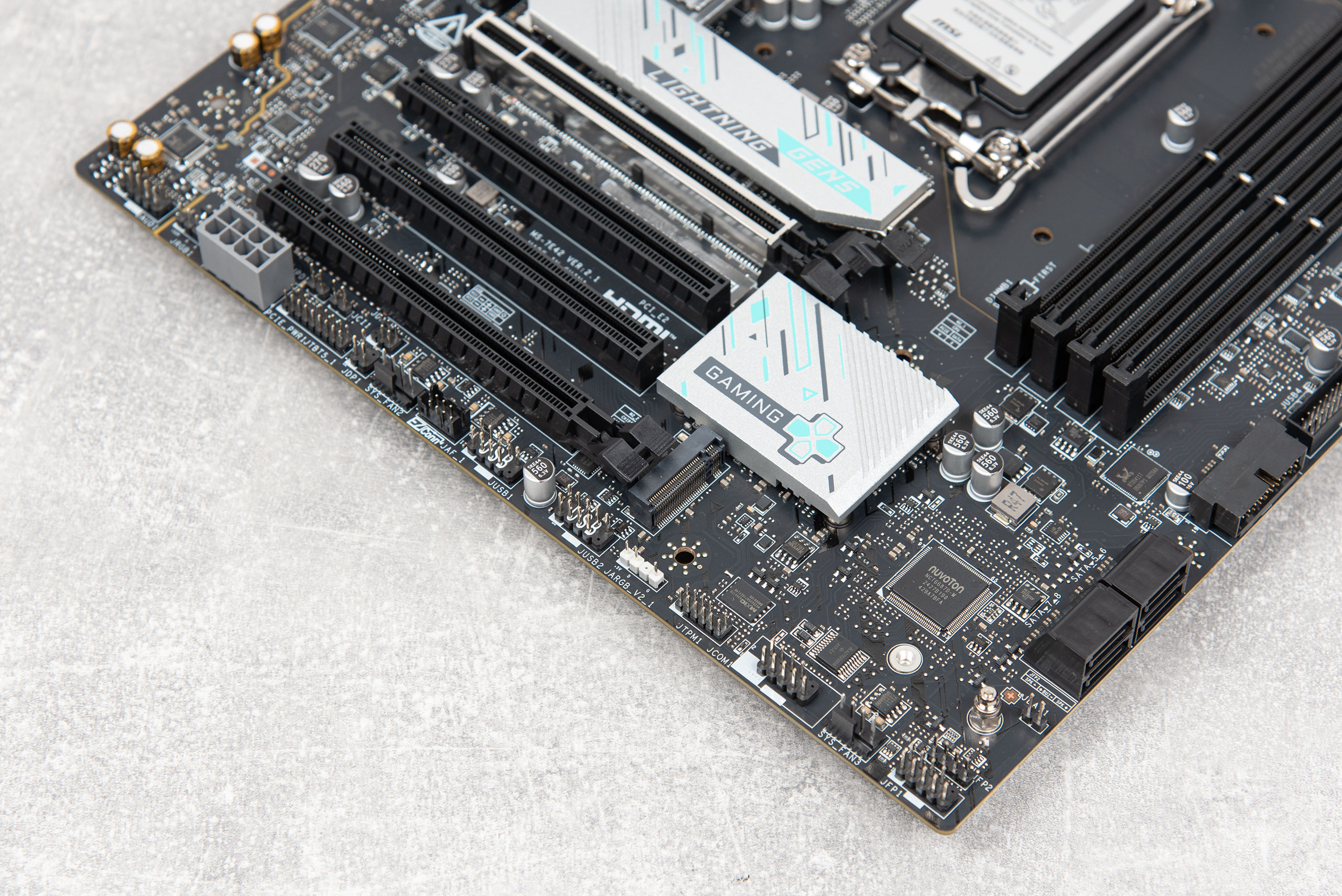

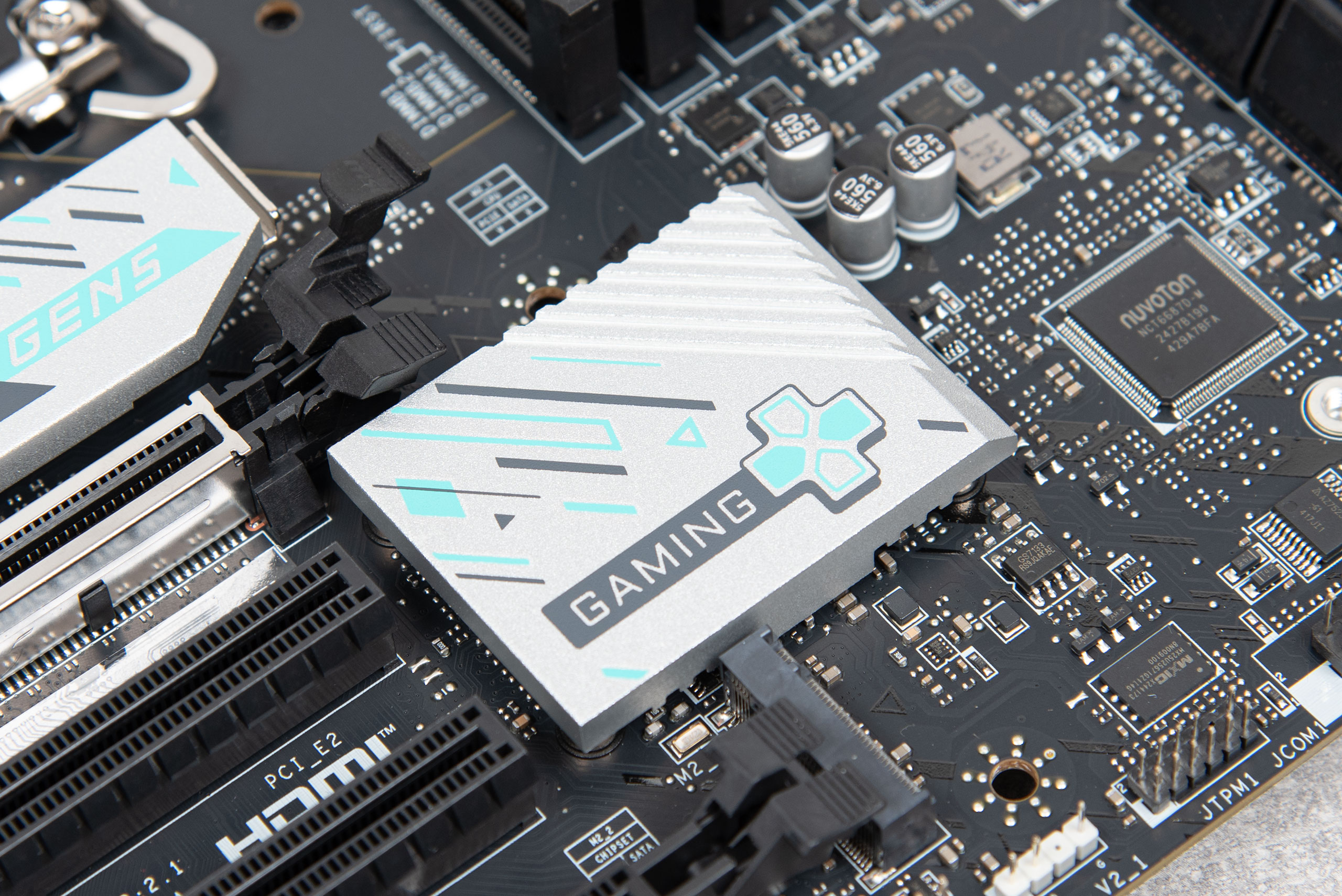

Чипсет максимально зміщено ліворуч, до краю слотів розширення PCIe. Він фіксується за допомогою чотирьох гвинтів, а контакт забезпечується через термопрокладку.

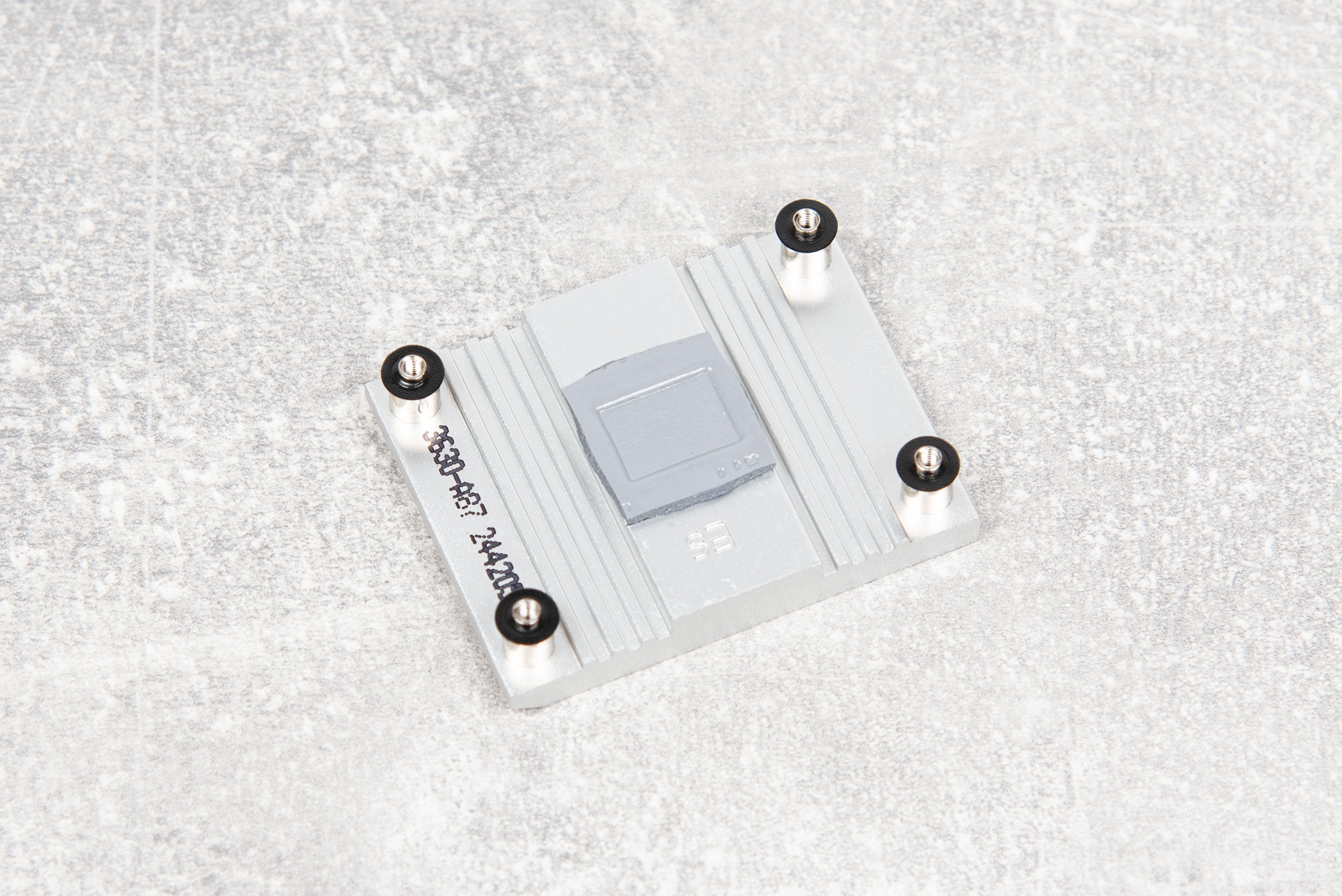

В розборі це виглядає так:

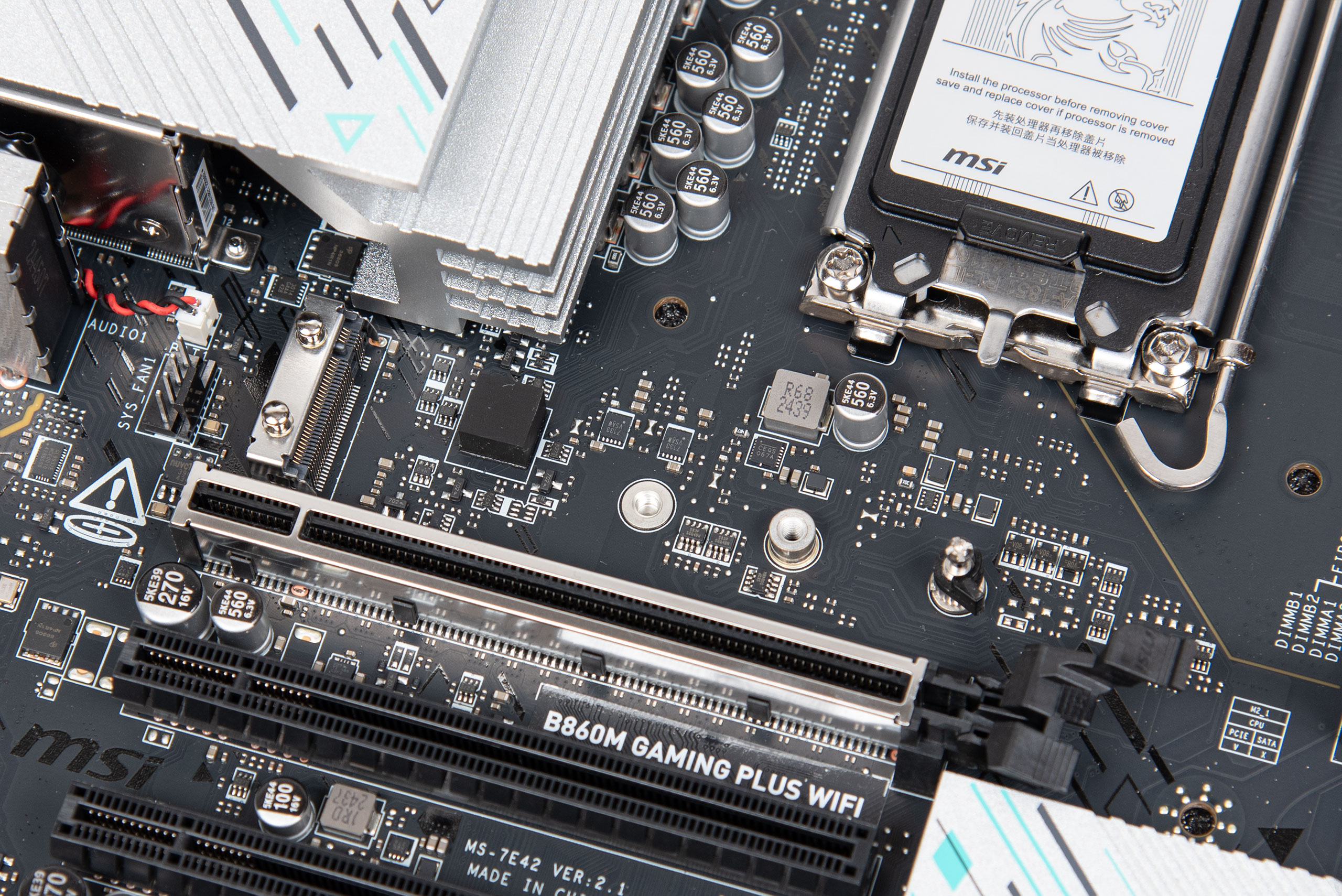

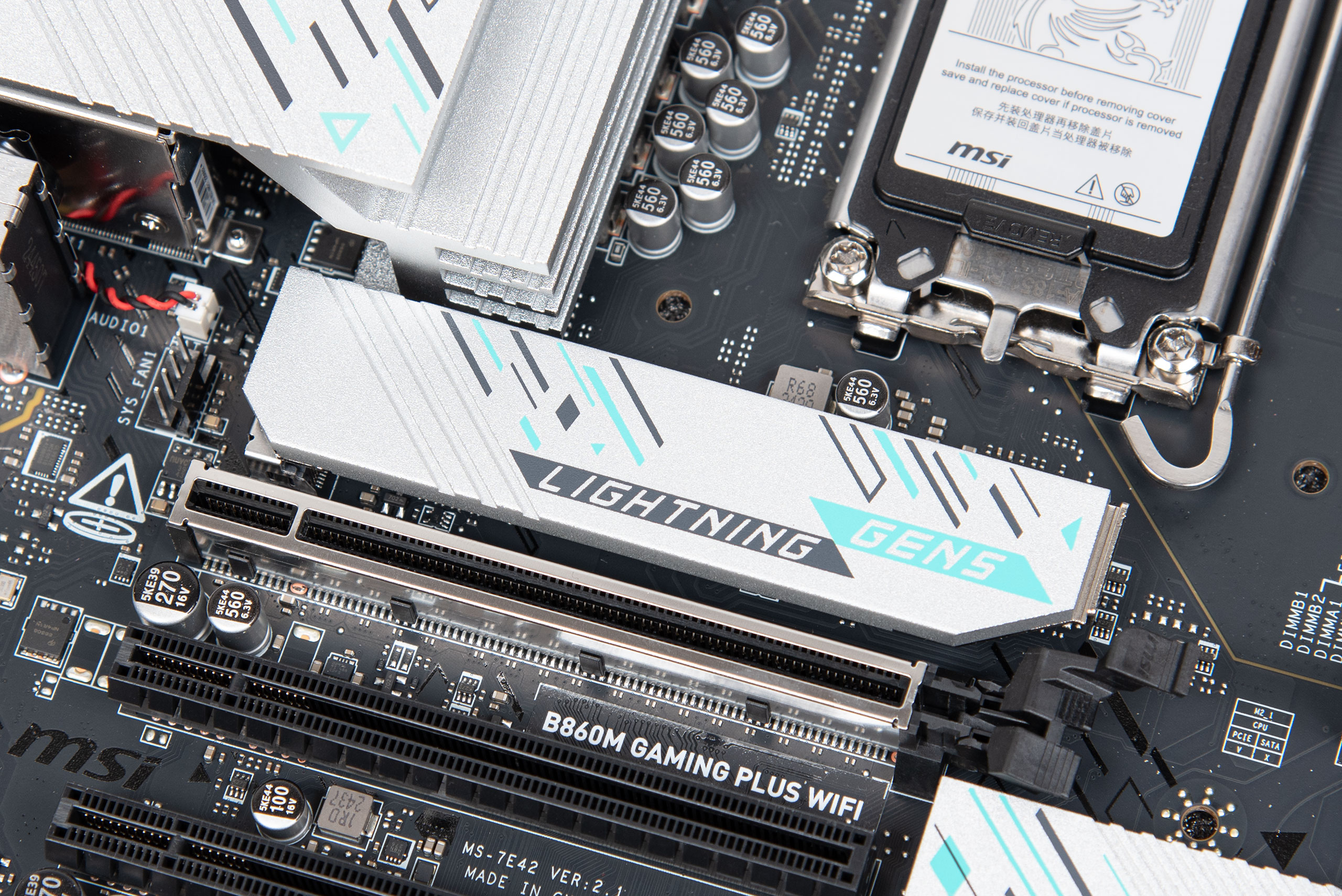

Головний слот M.2, а саме M.2_1 має власний радіатор з фірмовим механізмом фіксації EZ M.2 Shield Frozr II, що дозволяє встановлювати й знімати, як накопичувач, так і радіатор, голими руками без інструменту.

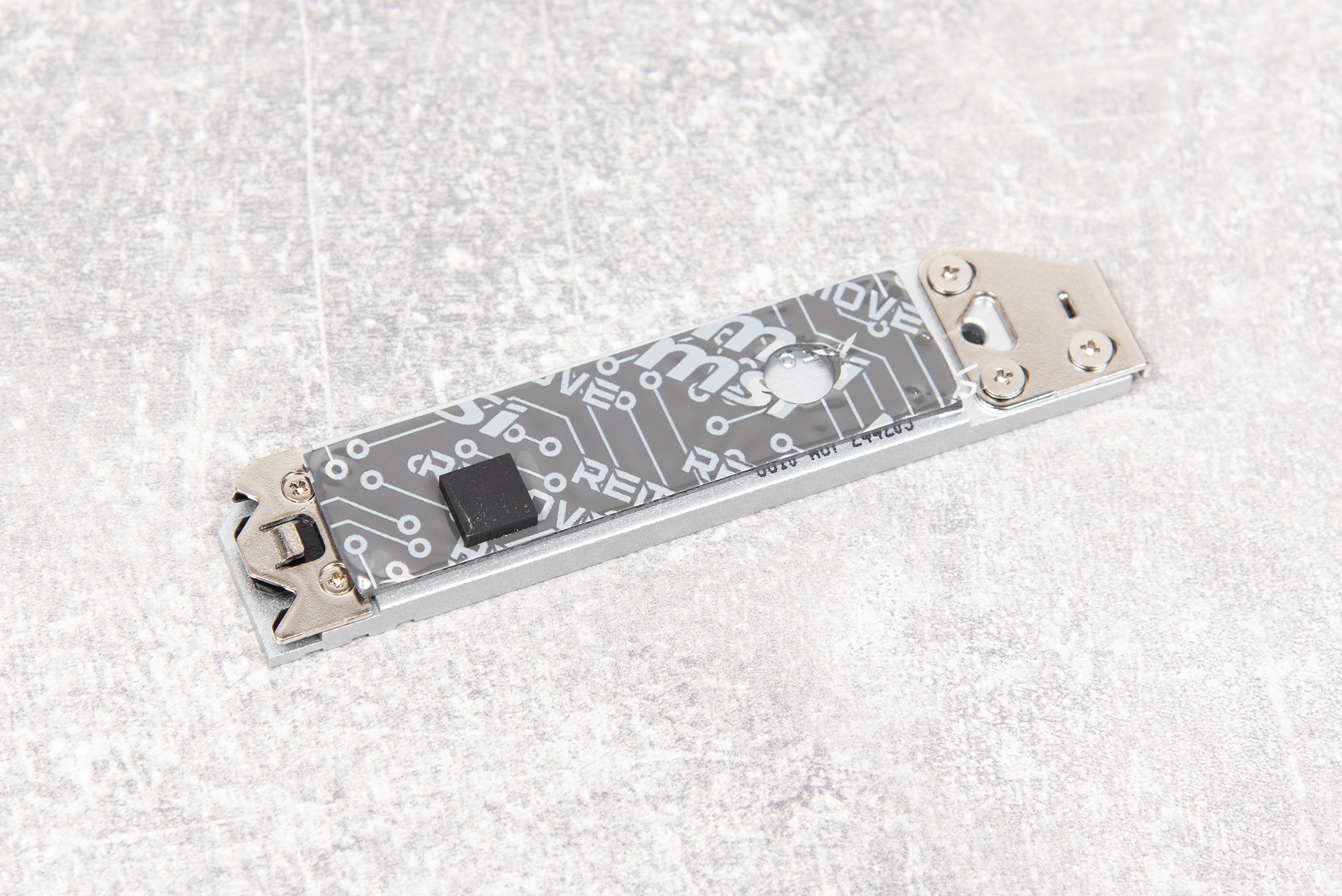

Ось так виглядає цей радіатор в розборі:
Знизу праворуч розташовано другий слот M.2. Останній знаходиться на звороті плати, як було зазначено на початку огляду.
Резюмуємо про підсистему M.2 накопичувачів:
- M.2_1 працює на швидкості PCIe 5.0 x4. Сумісний з розмірами 2242/2260/2280 (Key M). Під’єднано до CPU;
- M.2_2 працює на швидкості PCIe 4.0 x4. Сумісний з розмірами 2260/2280 (Key M). Під’єднано до чипсета;
- M.2_3 працює на швидкості PCIe 4.0 x2. Сумісний лише з розміром 2280 (Key M). Під’єднано до чипсета.

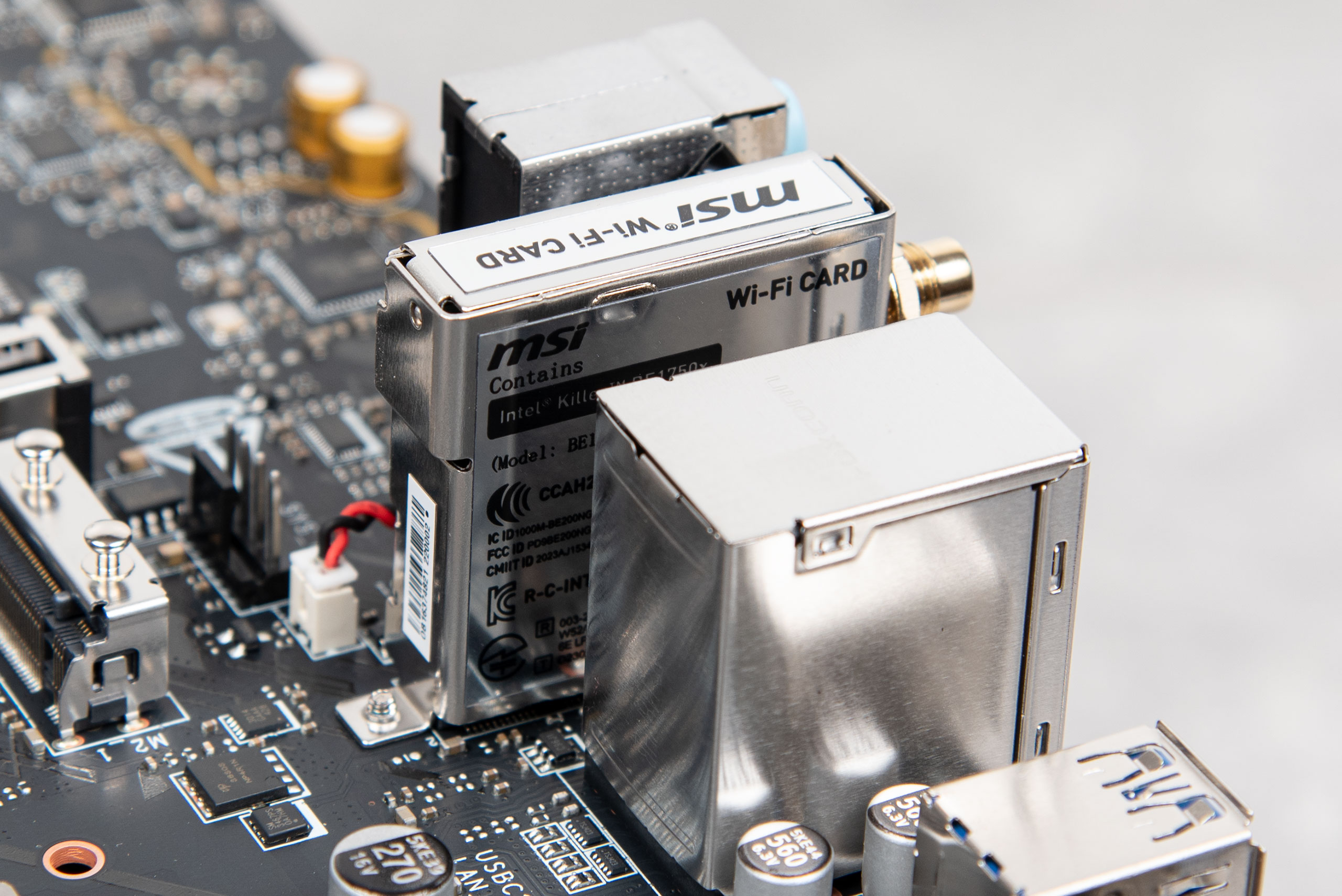

Бездротова мережа Wi-Fi 7 й Bluetooth 5.4 працюють на Intel Killer BE1750X (модуль M.2 Key E). Дротовий 5G Ethernet функціонує на мережевій карті Intel Killer E5000.

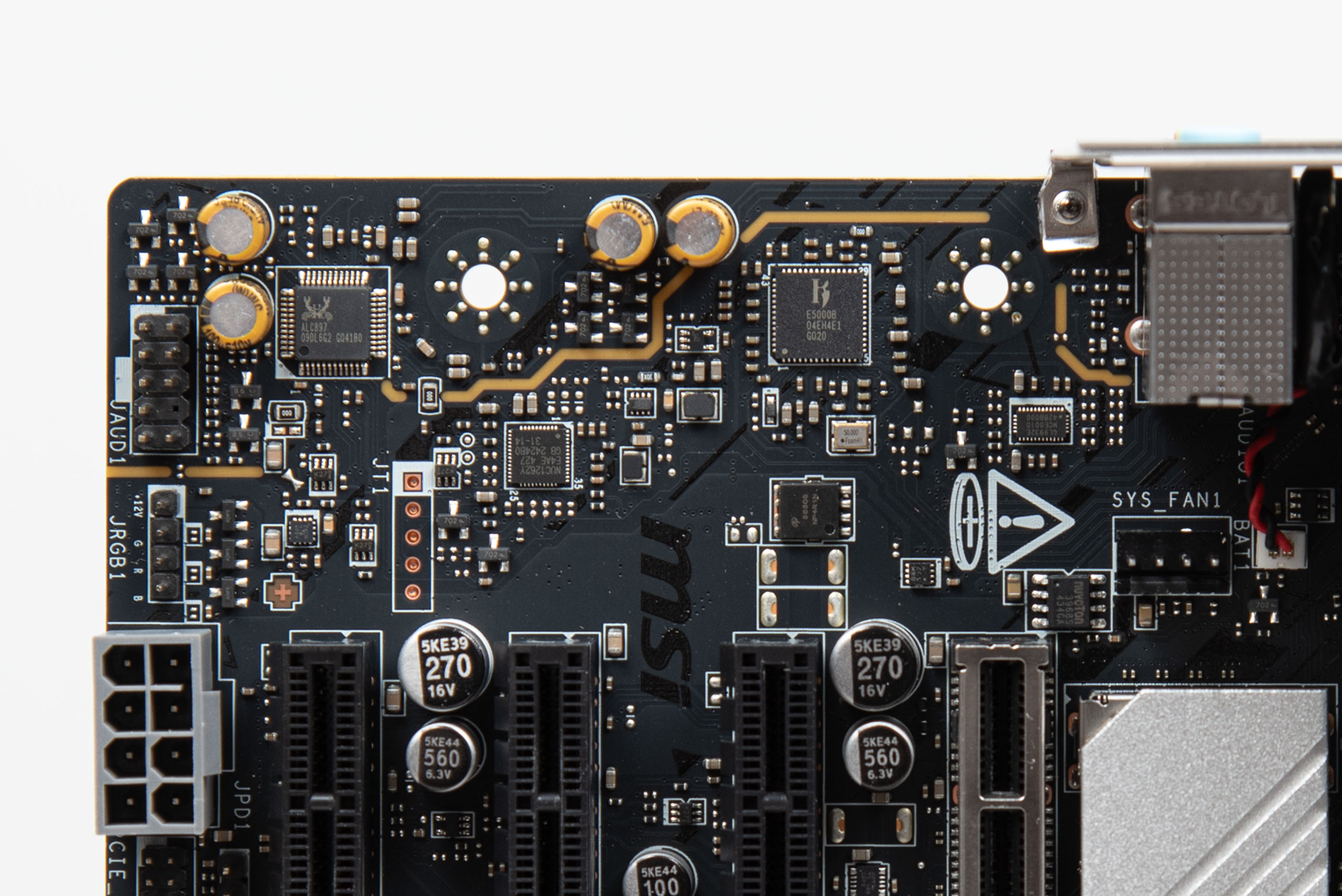

Зона аудіо відокремлена від основної частини текстоліту. Використовується стандартний бюджетний аудіокодек Realtek ALC897.
Біля зони I/O знаходяться конектор батарейки CMOS й роз’єм вентилятора.

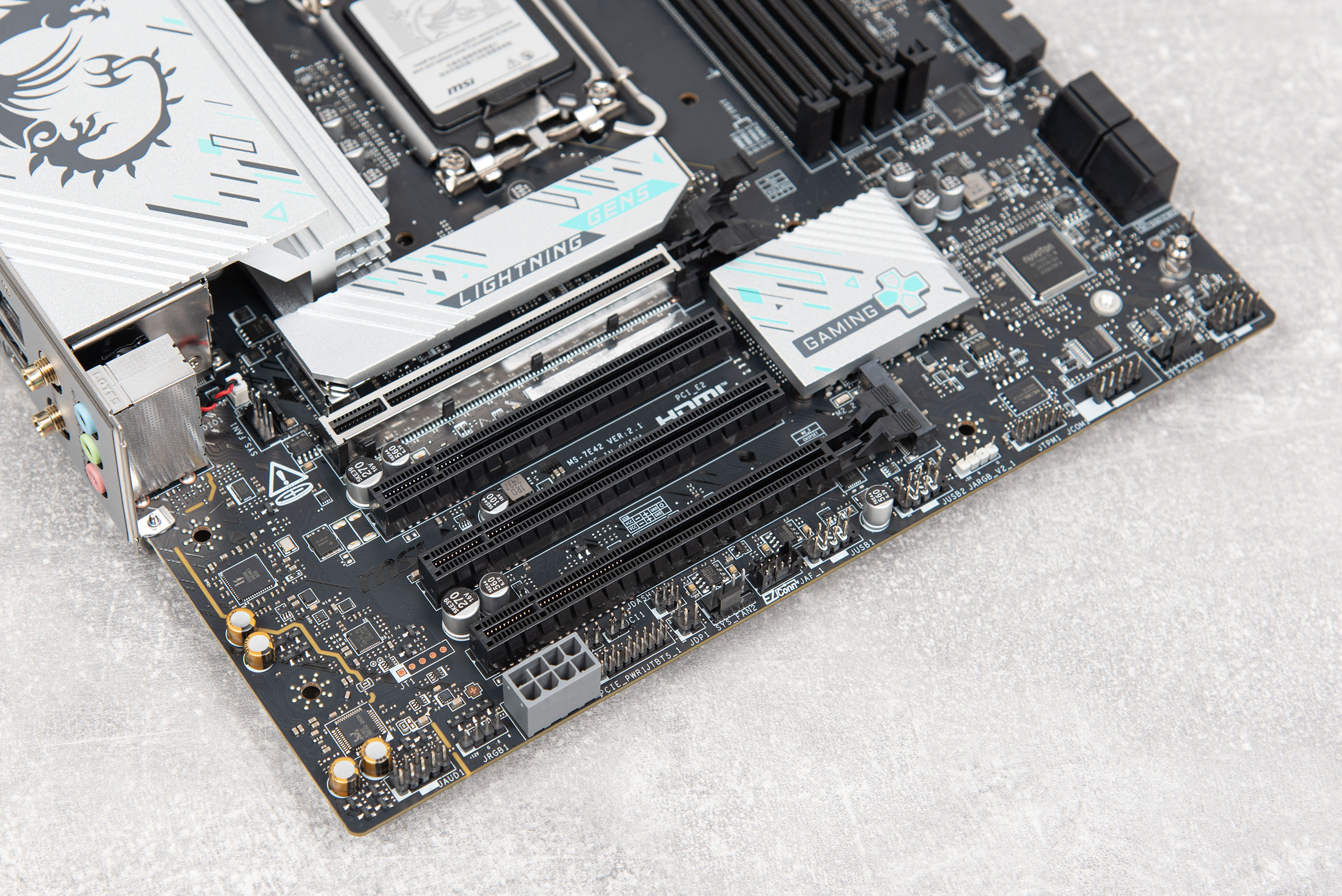

Знизу ліворуч розташовано традиційну контактну групу HD_AUDIO, конектор RGB LED (12 В), конектор додаткового живлення PCIE_PWR1, контактна група Thunderbolt 5, датчик відкриття шасі, конектор JDASH1, роз’єм вентилятора, EZ Conn-Header V1 (через перехідник дає один конектор вентилятора й один конектор RGB 5V), два фронтальних USB 2.0.

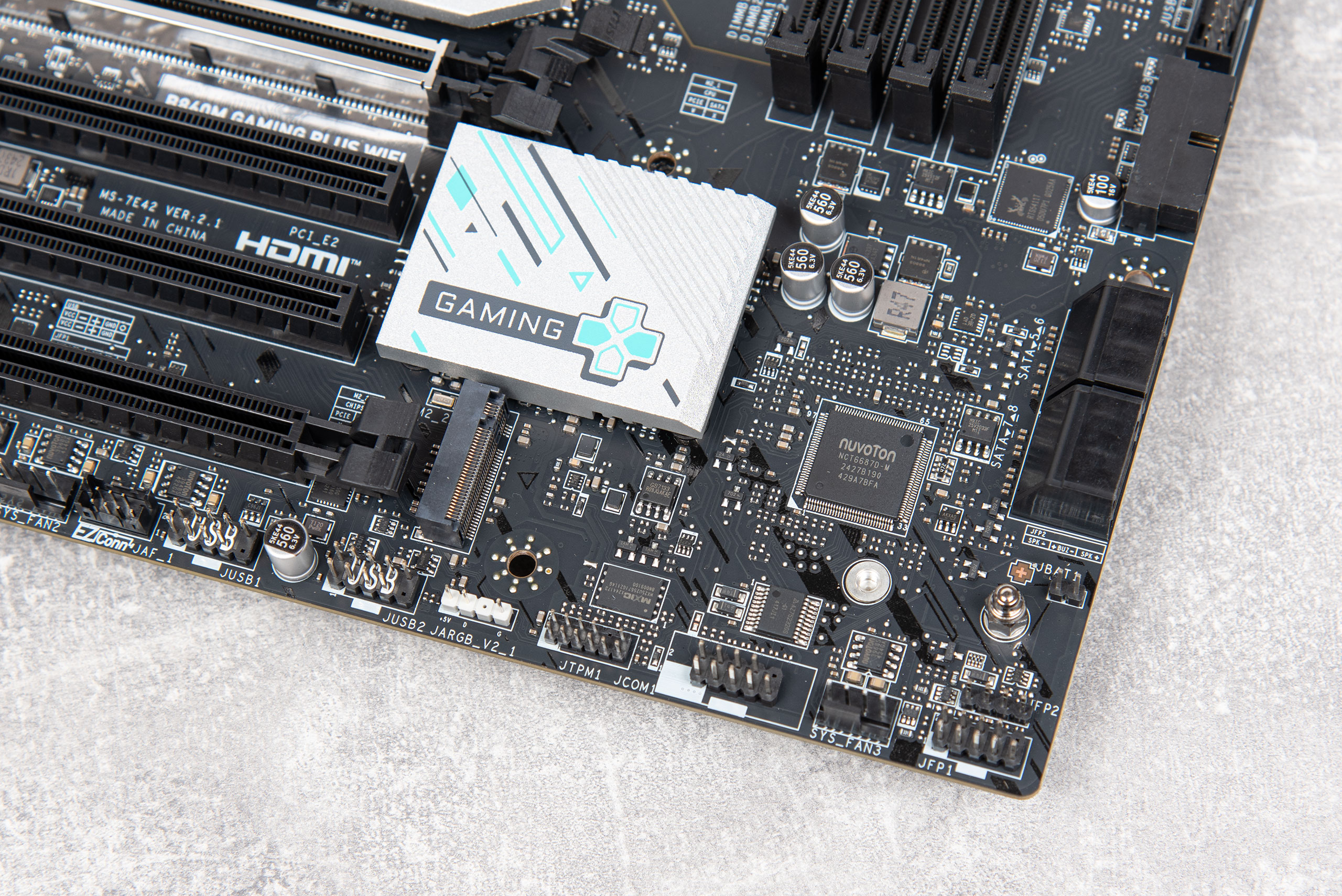

Знизу праворуч розташовано один конектор JARGB_V2 (RGB 5V), контактна група TPM, контактна група COM, роз’єм вентилятора, джампер скидання CMOS, а також традиційна контактна група FRONT_PANEL.

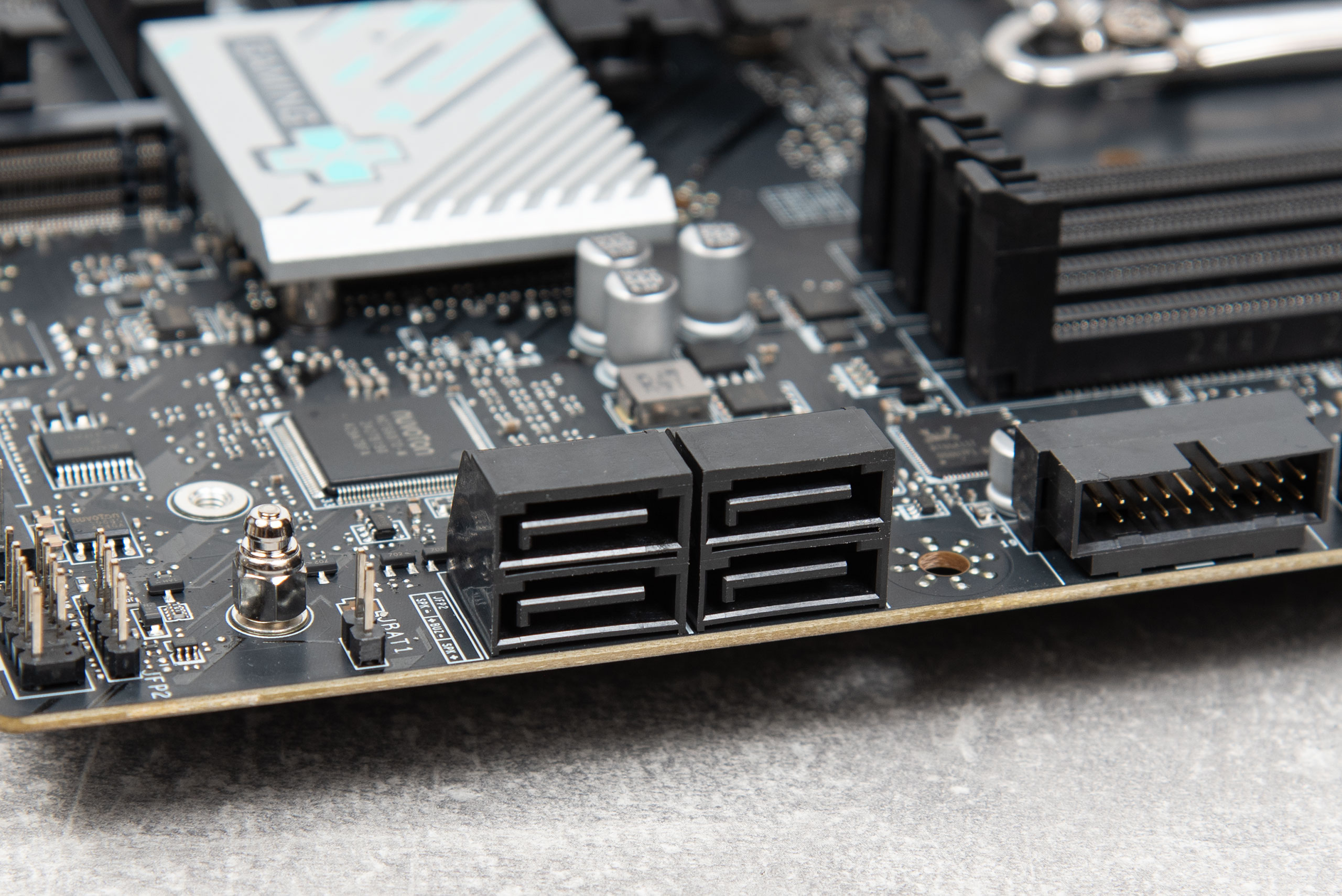

Знизу праворуч під кутом 90 градусів розташовано чотири SATA-порти, а також один фронтальний USB 3.2 Gen 1.
Праворуч вище розташовано ще один фронтальний USB 3.2 Gen 1, один фронтальний USB 3.2 Gen 2 Type C.
Праворуч зверху в наявності два конектори вентиляторів, а також один JARGB_V2 (RGB 5V). З нетипового в наявності діагностична зона POST.

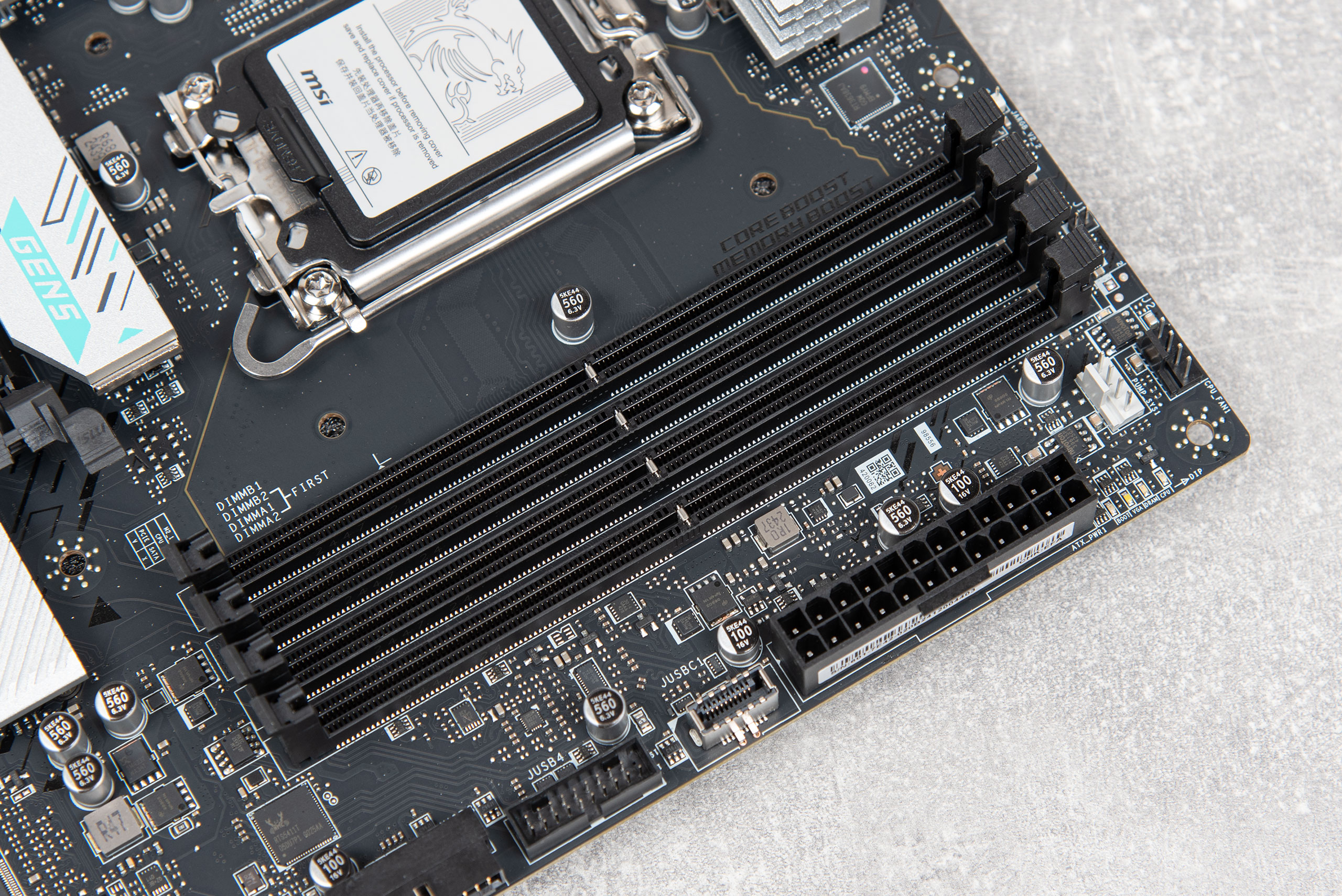

Слоти оперативної пам’яті споряджені засувками з однієї сторони.

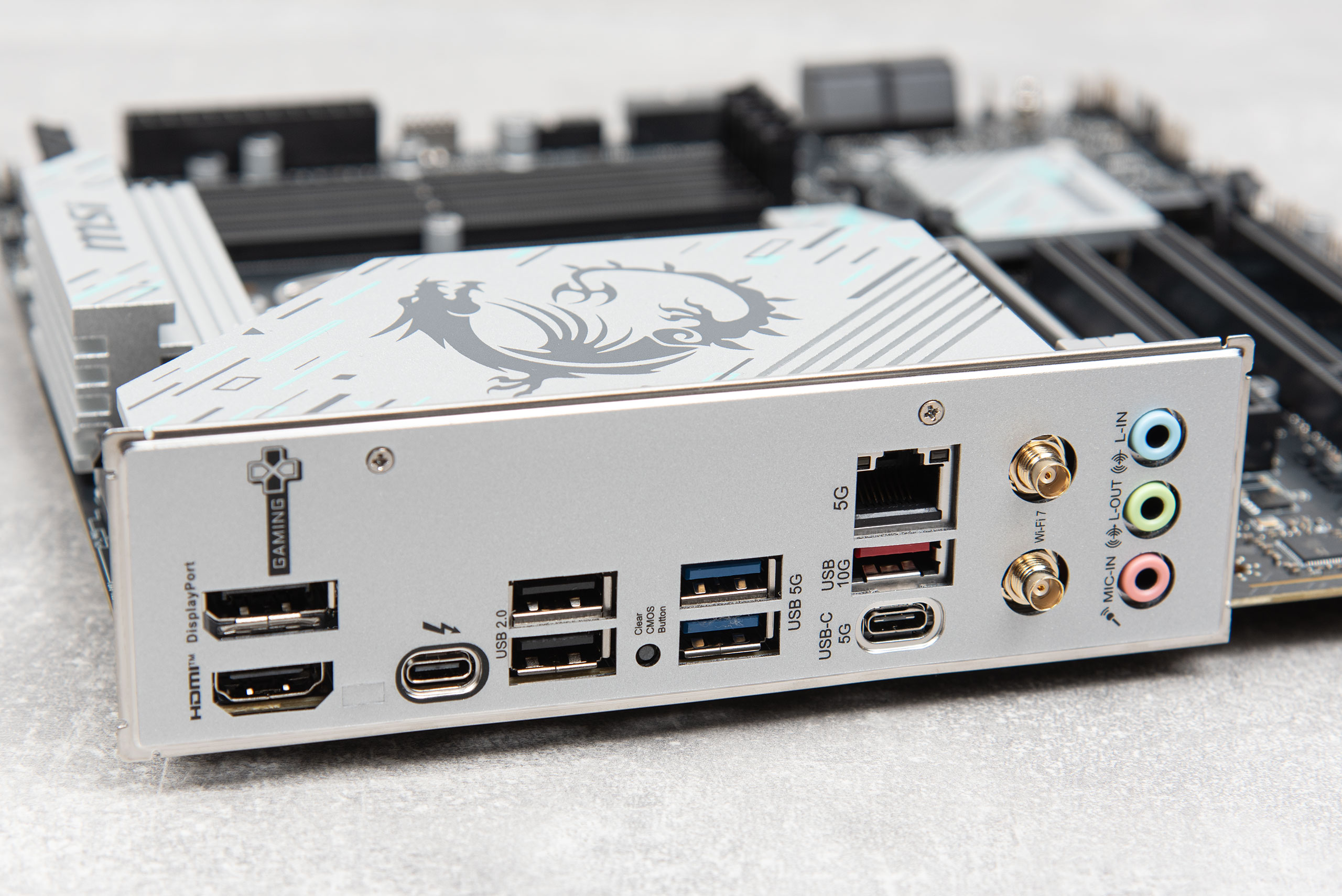

Виробником встановлена заглушка білого кольору на I/O‑панелі. Є кнопка скидання CMOS. Традиційні інтерфейси в асортименті:
- x1 Thunderbolt 4 (USB4);
- x2 USB 2.0;
- x1 USB 3.2 Gen 2 (Type A);
- x2 USB 3.2 Gen 1 (Type A);
- x1 USB 3.2 Gen 1 (Type C);
- x1 DisplayPort (v1.4);
- x1 HDMI (v2.1);
- x1 5G Ethernet;
- x2 EZ Wi-Fi Antenna (комбіновано з SMA);
- x3 Mini-jack (mic in, line out, line in).
